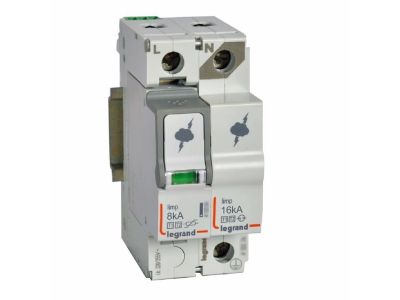

Ogranicznik przepięć T1+T2 8/50 1P+N | 412256 Legrand

Opis i Kluczowe Cechy

Ogranicznik przepięć typu 1+2 (dawniej klasa B+C) o symbolu 412256 przeznaczony jest do ochrony instalacji elektrycznych przed skutkami bezpośrednich wyładowań piorunowych oraz przepięć łączeniowych. Dzięki prądowi udarowemu Iimp = 8 kA/biegun (impuls 10/350 µs) i maksymalnemu prądowi wyładowczemu Imax = 50 kA/biegun (impuls 8/20 µs) zapewnia skuteczną ochronę w rozdzielnicach głównych sieci TT, TNC, TNS. Wykonanie 1P+N, szerokość 2 modułów (35 mm).

• Prąd udarowy Iimp = 8 kA/biegun (10/350 µs): Odprowadza energię bezpośredniego wyładowania piorunowego, chroniąc instalację przed zniszczeniem.
• Maksymalny prąd wyładowczy Imax = 50 kA/biegun (8/20 µs): Skutecznie tłumi przepięcia łączeniowe, zapewniając bezpieczeństwo zasilanych urządzeń.
• Napięcie maksymalne Uc = 320 V~ oraz poziom ochrony Up = 1,3 kV: Gwarantuje odpowiedni margines bezpieczeństwa dla standardowych sieci 230/400 V.
• Technologia warystor + iskiernik: Łączy szybkie odpowiedź warystora z wysoką zdolnością odprowadzania prądu iskiernika, zapewniając niezawodną ochronę.
• Wymienne wkłady ze wskaźnikiem stanu (zielony – sprawny, pomarańczowy – wymagana wymiana): Ułatwia szybką kontrolę i serwis bez potrzeby demontażu całego urządzenia.

Zgodność z Normami

Ogranicznik przepięć 412256 został zaprojektowany i testowany zgodnie z normą IEC/EN 61643-11 dla ograniczników typu 1+2 (dawniej klasa B+C). Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw unijnych.

Zastosowanie

Ogranicznik przepięć T1+T2 1P+N znajduje zastosowanie w rozdzielnicach głównych budynków mieszkalnych, biurowych i przemysłowych, szczególnie w sieciach TT, TNC i TNS.

• Ochrona przed bezpośrednim wyładowaniem piorunowym w instalacjach z zewnętrzną ochroną odgromową (LPS).
• Zabezpieczenie linii zasilających przed przepięciami łączeniowymi generowanymi przez silniki, przełączniki i UPS.
• Stosowany jako pierwszy stopień ochrony w koncepcji stref ochrony odgromowej (LPZ 0A-1).
• Idealny do rozdzielnic głównych budynków wielorodzinnych i komercyjnych.

Wskazówki Montażowe

Montaż ogranicznika przepięć powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Należy bezwzględnie odłączyć napięcie przed przystąpieniem do prac. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy głównej. Zalecane zabezpieczenie nadprądowe: S 300 TX3/DX3 C 40A (nie wchodzi w skład zestawu). Przekrój przewodów (zalecany min. 4 mm²) oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta. Po montażu sprawdzić wskaźnik stanu wkładu – zielony oznacza gotowość do pracy.

FAQ

• Jak odczytać wskaźnik stanu wkładu? Wskaźnik znajduje się na przednim panelu ogranicznika. Kolor zielony oznacza, że wkład jest sprawny. Wskazanie pomarańczowe informuje o konieczności wymiany wkładu.
• Czy ogranicznik jest odporny na warunki atmosferyczne (stopień ochrony)? Produkt przeznaczony jest do montażu wewnątrz rozdzielnic (stopień ochrony IP20 – wartość typowa dla aparatury modułowej). Nie należy instalować go w miejscach narażonych na bezpośrednie działanie wilgoci lub pyłu.
• Jaki bezpiecznik nadprądowy zaleca producent? Producent rekomenduje zastosowanie wyłącznika nadprądowego S 300 TX3/DX3 o charakterystyce C i prądzie znamionowym 40 A jako zabezpieczenia przed zwarciami w torze ogranicznika.
