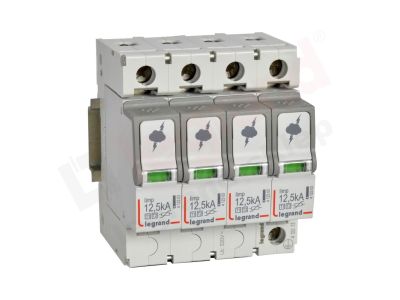

Ogranicznik przepięć T1+T2 12,5/60kA 4P | 412273 Legrand

Opis i Kluczowe Cechy

Ogranicznik przepięć Legrand o numerze referencyjnym 412273 to zaawansowane urządzenie ochronne typu 1+2 (dawniej klasa B+C), zaprojektowane do kompleksowego zabezpieczania instalacji elektrycznych przed skutkami wyładowań atmosferycznych oraz przepięć łączeniowych. Urządzenie charakteryzuje się konstrukcją czterobiegunową (4P), co pozwala na pełną ochronę w wielofazowych układach sieciowych. Dzięki zastosowaniu wysokiej klasy technologii warystorowej, ogranicznik zapewnia błyskawiczny czas reakcji na pojawiające się przepięcie.

• Prąd impulsowy (Iimp): Wartość 12,5 kA na biegun (przy impulsie 10/350 µs) gwarantuje wytrzymałość na bezpośrednie uderzenia pioruna w linię zasilającą.
• Maksymalny prąd wyładowczy (Imax): Wynoszący aż 60 kA na biegun (przy impulsie 8/20 µs), co zapewnia wysoki margines bezpieczeństwa przy intensywnych przepięciach indukowanych.
• Poziom ochrony (Up): Napięciowy poziom ochrony wynosi 1,5 kV, co jest wartością optymalną dla zabezpieczenia większości czułych urządzeń elektronicznych i odbiorników domowych oraz przemysłowych.
• Wymienne wkłady: Urządzenie wyposażone jest w system wymiennych modułów z optyczną sygnalizacją stanu. Kolor zielony oznacza pełną sprawność, natomiast kolor pomarańczowy sygnalizuje konieczność niezwłocznej wymiany wkładu.
• Kompaktowa budowa: Szerokość wynosząca zaledwie 4 moduły (4 x 17,5 mm) pozwala na oszczędność miejsca w rozdzielnicy głównej.

Zgodność z Normami

Ogranicznik przepięć Legrand 412273 został zaprojektowany i przetestowany zgodnie z rygorystycznymi wymaganiami międzynarodowej normy IEC/EN 61643-11. Spełnienie tych standardów potwierdza, że urządzenie przeszło wymagające testy dla ograniczników typu 1 i typu 2, co czyni je niezawodnym elementem nowoczesnych systemów ochrony przeciwprzepięciowej. Produkt jest dedykowany do pracy w sieciach o napięciu znamionowym 230/400 V~ przy częstotliwości 50/60 Hz.

Zastosowanie

Urządzenie jest dedykowane do montażu w rozdzielnicach głównych budynków mieszkalnych, komercyjnych oraz przemysłowych. Dzięki swojej uniwersalności, ogranicznik może pracować w różnych układach sieciowych, takich jak TT, TNC oraz TNS. Jest to idealne rozwiązanie dla obiektów wyposażonych w zewnętrzną instalację odgromową lub zasilanych z linii napowietrznych, gdzie ryzyko wystąpienia przepięć o wysokiej energii jest znaczne. Maksymalne napięcie trwałej pracy (Uc) na poziomie 320 V~ zapewnia stabilność działania nawet w przypadku wahań napięcia w sieci.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla skuteczności ochrony przeciwprzepięciowej. Ogranicznik należy montować na standardowej szynie DIN (TH35). Zaleca się stosowanie dedykowanego zabezpieczenia nadprądowego w postaci wyłączników nadprądowych serii S 300 TX3/DX3 o charakterystyce C i prądzie znamionowym 63A. Podczas instalacji należy zwrócić szczególną uwagę na długość przewodów przyłączeniowych – powinny być one jak najkrótsze (zgodnie z zasadą V-connection lub zasadą 0,5 m), aby zminimalizować spadek napięcia na indukcyjności przewodów, co bezpośrednio wpływa na efektywny poziom ochrony Up.

FAQ

• Czy wymiana wkładu wymaga odłączenia zasilania całej rozdzielnicy? Dzięki konstrukcji z wymiennymi wkładami, serwisowanie urządzenia jest znacznie ułatwione, jednak zawsze zaleca się zachowanie szczególnych zasad bezpieczeństwa zgodnie z uprawnieniami SEP.
• Co oznacza pomarańczowy kolor na wskaźniku? Kolor pomarańczowy informuje, że warystor uległ zużyciu w wyniku przejęcia energii przepięcia i wkład nie zapewnia już ochrony. Należy go wymienić na nowy o tych samych parametrach.
• Czy ten ogranicznik chroni przed skutkami bezpośredniego uderzenia pioruna? Tak, jako urządzenie typu 1+2 (T1+T2), jest on zaprojektowany do odprowadzania prądów piorunowych o parametrach 10/350 µs.
