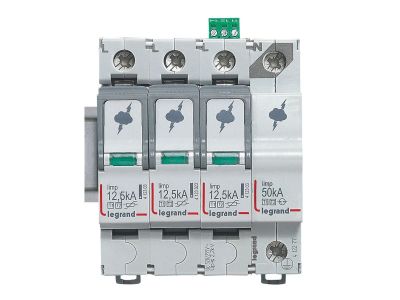

Ogranicznik przepięć T1+T2 12,5/60kA 3P+N | 412277 Legrand

Opis i Kluczowe Cechy

Ogranicznik przepięć Legrand o numerze referencyjnym 412277 to zaawansowane urządzenie ochronne typu 1+2 (dawniej klasyfikowane jako klasa B+C), zaprojektowane do kompleksowej ochrony instalacji elektrycznych przed skutkami wyładowań atmosferycznych oraz przepięć łączeniowych. Urządzenie charakteryzuje się prądem impulsowym Iimp o wartości 12,5 kA na biegun (przy kształcie fali 10/350 µs), co pozwala na skuteczne odprowadzenie energii bezpośrednich uderzeń pioruna. Maksymalny prąd wyładowczy Imax wynosi aż 60 kA na biegun (impuls 8/20 µs), co gwarantuje wysoki poziom bezpieczeństwa w najbardziej wymagających warunkach.

• Technologia hybrydowa: Zastosowanie połączenia warystora i iskiernika zapewnia optymalny czas reakcji oraz brak prądu następczego.
• Konfiguracja 3P+N: Przeznaczony do pracy w sieciach trójfazowych z przewodem neutralnym, zapewniając pełną ochronę wszystkich torów prądowych.
• Wymienne wkłady: Konstrukcja z wymiennymi modułami pozwala na szybką konserwację bez konieczności demontażu całego aparatu z szyny DIN.
• Sygnalizacja stanu: Intuicyjny wskaźnik wizualny (zielony – sprawny, pomarańczowy – do wymiany) oraz wbudowany styk alarmowy do zdalnego monitorowania statusu ochrony.
• Niski poziom ochrony Up: Wartość 1,5 kV skutecznie chroni czułe urządzenia elektroniczne przed uszkodzeniem.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi wymaganiami międzynarodowymi. Spełnia normę IEC/EN 61643-11, co potwierdza jego skuteczność jako ogranicznika typu 1 i typu 2. Urządzenie jest dedykowane do pracy w sieciach zasilających o napięciu znamionowym 230/400 V~ przy częstotliwości 50/60 Hz. Maksymalne napięcie trwałej pracy Uc wynosi 320 V~, co zapewnia stabilność działania nawet przy wahaniach napięcia w sieci.

Zastosowanie

Ogranicznik Legrand 412277 jest zalecany do montażu w rozdzielnicach głównych budynków mieszkalnych, komercyjnych oraz przemysłowych. Dzięki uniwersalnej konstrukcji, aparat może być stosowany w różnych układach sieciowych, takich jak TT, TNC oraz TNS. Jest to idealne rozwiązanie dla obiektów wyposażonych w zewnętrzną instalację odgromową lub zasilanych z linii napowietrznych, gdzie ryzyko wystąpienia przepięć o wysokiej energii jest znaczne.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka zgodnie z poniższymi wytycznymi:

• Montaż na szynie: Aparat zajmuje szerokość 4 modułów (każdy o szerokości 17,5 mm) na standardowej szynie DIN TH35.
• Zabezpieczenie nadprądowe: Producent zaleca stosowanie dobezpieczenia w postaci wyłączników nadprądowych serii S 300 TX3/DX3 o charakterystyce C i prądzie znamionowym 63A.
• Długość przewodów: Aby zminimalizować spadek napięcia na indukcyjności przewodów, połączenia powinny być jak najkrótsze (zasada V-connection lub suma długości przewodów poniżej 0,5 m).
• Styk alarmowy: Wykorzystaj wbudowany styk pomocniczy do podłączenia systemu BMS lub lampki sygnalizacyjnej na elewacji rozdzielnicy, co pozwoli na natychmiastową reakcję w przypadku uszkodzenia wkładu.

FAQ

1. Czy po zadziałaniu ogranicznika muszę wymieniać całe urządzenie?
Nie, dzięki modułowej budowie wystarczy wymienić tylko uszkodzony wkład (sygnalizowany kolorem pomarańczowym), co znacznie obniża koszty eksploatacji.

2. Czy ten ogranicznik chroni przed bezpośrednim uderzeniem pioruna?
Tak, jako urządzenie typu 1 (T1), jest on zaprojektowany do odprowadzania prądów piorunowych o wysokiej energii (Iimp 12,5 kA).

3. W jakich sieciach mogę zainstalować ten model?
Model 412277 jest w pełni kompatybilny z układami sieci TT, TN-C oraz TN-S, co czyni go niezwykle uniwersalnym rozwiązaniem w branży elektroinstalacyjnej.
