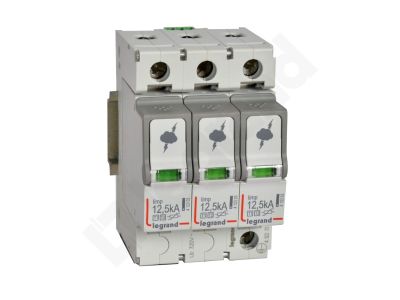

Ogranicznik przepięć T1+T2 12,5/60kA 3P | 412272 Legrand

Opis i Kluczowe Cechy

Ogranicznik przepięć T1+T2 (dawniej klasa B+C) z serii ON 300, o symbolu 412272, przeznaczony do ochrony przed skutkami przepięć w sieciach zasilających 230/400 V~, 50/60 Hz. Dzięki technologii warystorowej i parametrom Iimp = 12,5 kA (10/350 µs) oraz Imax = 60 kA (8/20 µs) zapewnia skuteczne odprowadzanie zarówno udarów bezpośrednich, jak i pośrednich. Wykonanie 3P pozwala na instalację w rozdzielnicach głównych w sieciach TT, TNC i TNS. Szerokość modułu: 3 × 17,5 mm.

• Iimp = 12,5 kA/biegun (10/350 µs): Odporność na bezpośrednie wyładowania atmosferyczne – zabezpiecza instalację przed najgroźniejszymi udarami piorunowymi.
• Imax = 60 kA/biegun (8/20 µs): Wysoka zdolność do tłumienia przepięć pośrednich i łączeniowych, minimalizuje ryzyko uszkodzenia wrażliwych odbiorników.
• Napięcie maksymalne Uc = 320 V~: Gwarantuje ciągłą pracę w warunkach nominalnych sieci bez ryzyka przegrzania warystora.
• Poziom ochrony Up ≤ 1,5 kV: Skuteczne obniżenie napięcia przepięciowego do bezpiecznego poziomu dla urządzeń końcowych.
• Wymienne wkłady ze wskaźnikiem stanu (zielony/pomarańczowy) oraz styk alarmowy: Ułatwiona diagnostyka i szybka wymiana zużytego wkładu – minimalizacja czasu przestoju instalacji.

Zgodność z Normami

Ogranicznik spełnia wymagania normy IEC/EN 61643-11, co potwierdza jego przydatność do stosowania w instalacjach niskiego napięcia zgodnie z europejskimi standardami. Posiada oznaczenie CE.

Zastosowanie

Urządzenie dedykowane do ochrony odgromowej i przepięciowej w głównych rozdzielnicach budynków mieszkalnych, biurowych i przemysłowych. Sprawdza się zwłaszcza w sieciach TN oraz TT, gdzie wymagane jest zabezpieczenie zarówno przed udarami bezpośrednimi (T1), jak i pośrednimi (T2).

• Ochrona głównych rozdzielnic w obiektach z instalacją odgromową zewnętrzną (wg normy PN-EN 62305).
• Zabezpieczenie linii zasilających w sieciach TT, TNC i TNS przed przepięciami pochodzenia atmosferycznego i łączeniowego.
• Stosowanie jako stopień ochrony podstawowej w systemach, gdzie wymagany jest jeden ogranicznik realizujący funkcję T1+T2 (zgodnie z zaleceniami producenta).
• Integracja z rozdzielnicami wyposażonymi w zabezpieczenie nadprądowe S 300 TX3/DX3 C 63A, co zapewnia selektywność i bezpieczeństwo.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP z ważnymi kwalifikacjami w zakresie instalacji elektrycznych. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się o jego braku. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy głównej. Przekrój przewodów przyłączeniowych należy dobrać do prądu zwarciowego w obwodzie oraz wymogów dokumentacji producenta. Moment dokręcania zacisków zgodny z instrukcją ogranicznika. Zaleca się stosowanie dedykowanego zabezpieczenia nadprądowego S 300 TX3/DX3 C 63A.

FAQ

• Czy ogranicznik posiada wskaźnik zużycia wkładu? Tak, wkłady wyposażone są w wizualny wskaźnik: zielony – stan poprawny, pomarańczowy – wkład wymaga wymiany. Dodatkowo dostępny jest styk alarmowy umożliwiający zdalną sygnalizację.
• Jaki stopień ochrony IP ma to urządzenie? W dostarczonych danych nie podano konkretnego stopnia IP. Standardowo aparatura modułowa montowana wewnątrz rozdzielnic ma IP20, ale szczegółowe dane należy sprawdzić w karcie katalogowej producenta.
• Czy mogę stosować ten ogranicznik w sieci IT? Producent zaleca go do sieci TT, TNC i TNS. W sieci IT należy skonsultować się z dokumentacją techniczną – brak jednoznacznej informacji o dopuszczeniu do takiego systemu.
