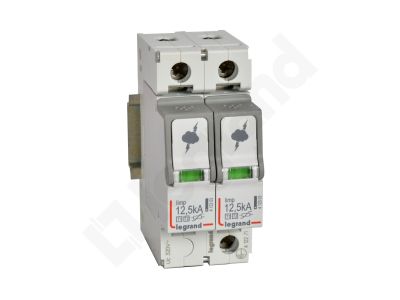

Ogranicznik przepięć T1+T2 12,5/60kA 2P | 412271 Legrand

Opis i Kluczowe Cechy

Ogranicznik przepięć typu 1+2 (dawniej klasa B+C) o symbolu 412271, wykonanie 2P, przeznaczony do ochrony sieci zasilających 230/400 V~, 50/60 Hz. Dzięki prądowi impulsowemu Iimp = 12,5 kA (10/350 µs) i maksymalnemu prądowi wyładowczemu Imax = 60 kA (8/20 µs) skutecznie zabezpiecza instalację przed skutkami wyładowań atmosferycznych i przepięć łączeniowych. Poziom ochrony Up = 1,5 kV minimalizuje ryzyko uszkodzenia wrażliwych urządzeń. Szerokość 2 modułów (35 mm) ułatwia montaż w rozdzielnicach głównych.

• Typ 1+2 (B+C): Łączy ochronę przed bezpośrednim wyładowaniem (10/350 µs) i przepięciami łączeniowymi (8/20 µs) w jednym urządzeniu – oszczędność miejsca i kosztów instalacji.
• Iimp = 12,5 kA/biegun (10/350 µs): Odporność na udar piorunowy o wysokiej energii, niezbędna w rozdzielnicy głównej budynku.
• Imax = 60 kA/biegun (8/20 µs): Wysoka zdolność do odprowadzania prądów przepięciowych, zapewniająca długotrwałą ochronę.
• Napięcie maksymalne Uc = 320 V~: Bezpieczna praca w sieciach 230/400 V z uwzględnieniem tolerancji napięcia.
• Wymienne wkłady z dwukolorowym wskaźnikiem stanu: Zielony – wkład sprawny, pomarańczowy – wymagana wymiana. Ułatwia szybką kontrolę i serwis bez demontażu całego ogranicznika.

Zgodność z Normami

Ogranicznik jest zgodny z normą IEC/EN 61643-11, co potwierdza jego przydatność do ochrony przed przepięciami w instalacjach niskiego napięcia. Posiada certyfikację CE.

Zastosowanie

Produkt przeznaczony do instalacji w rozdzielnicach głównych budynków mieszkalnych, komercyjnych i przemysłowych, zasilanych z sieci TT, TNC, TNS. Sprawdzi się w następujących scenariuszach:

• Ochrona głównego wyłącznika oraz rozdzielnicy przed skutkami wyładowań atmosferycznych.
• Zabezpieczenie sieci przed przepięciami łączeniowymi powstającymi przy załączaniu dużych odbiorników.
• Montaż w układach z ogranicznikami typu 2/3 w podrozdzielnicach jako pierwszy stopień ochrony.
• Instalacja w obiektach wymagających spełnienia wymogów koordynacji ochrony odgromowej i przepięciowej zgodnie z normami.

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu zwarciowego w miejscu instalacji – zaleca się zastosowanie przewodów o przekroju co najmniej 6 mm² (Cu). Zalecane zabezpieczenie nadprądowe: S 300 TX3/DX3 C 63A. Moment dokręcania śrub zacisków zgodnie z dokumentacją producenta. Po montażu sprawdzić wskaźnik stanu – powinien być zielony.

FAQ

• Czy ogranicznik posiada wskaźnik uszkodzenia? Tak, urządzenie wyposażono w dwukolorowy wskaźnik optyczny: zielony – wkład sprawny, pomarańczowy – wkład wymaga wymiany. Nie wymaga to demontażu całego modułu.
• Jaki jest stopień ochrony obudowy? Dane producenta nie podają konkretnej wartości IP. W standardowych warunkach pracy w rozdzielnicy wewnętrznej przyjmuje się IP20 (brak ochrony przed wilgocią). Urządzenie należy montować w suchym pomieszczeniu.
• Czy można stosować w sieci IT? Produkt przeznaczony jest do sieci TT, TNC, TNS. Nie zaleca się stosowania w sieci IT bez dodatkowej analizy – sprawdź warunki pracy w dokumentacji technicznej.
