Ogranicznik przepięć T1+T2 12,5/60kA 1P | 412270 Legrand

Opis i Kluczowe Cechy

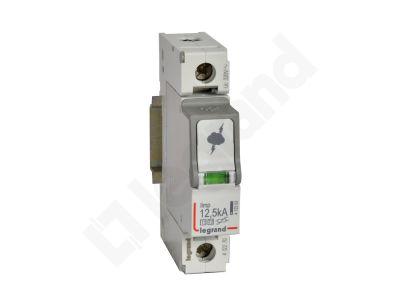

Ogranicznik przepięć typu 1+2 (dawniej klasa B+C) o symbolu 412270 przeznaczony do ochrony przed skutkami przepięć w sieciach zasilających 230/400 V~, 50/60 Hz. Dzięki prądowi udarowemu Iimp = 12,5 kA (impuls 10/350 µs) zapewnia skuteczną ochronę przed bezpośrednimi wyładowaniami atmosferycznymi, a maksymalny prąd wyładowczy Imax = 60 kA (impuls 8/20 µs) gwarantuje wysoką zdolność tłumienia przepięć łączeniowych. Napięcie maksymalne Uc = 320 V~ oraz poziom ochrony Up = 1,5 kV. Wykonanie jednobiegunowe (1P) w szerokości 1 modułu (17,5 mm) ułatwia montaż w rozdzielnicy głównej.

• Prąd udarowy Iimp = 12,5 kA (10/350 µs): ochrona przed bezpośrednim wyładowaniem atmosferycznym – idealny do rozdzielnic głównych w obiektach narażonych na udary piorunowe.
• Maksymalny prąd wyładowczy Imax = 60 kA (8/20 µs): wysoka zdolność odprowadzania przepięć łączeniowych i indukowanych – zabezpiecza instalację przed uszkodzeniem urządzeń.
• Wymienne wkłady z wbudowanym wskaźnikiem stanu: zielony – wkład sprawny, pomarańczowy – wkład wymaga wymiany – łatwa kontrola i serwis bez demontażu całego urządzenia.
• Zgodność z normą IEC/EN 61643-11 (typ 1+2): potwierdzone parametry testowe zarówno dla udarów 10/350 µs (typ 1) jak i 8/20 µs (typ 2) – uniwersalne zabezpieczenie w jednym urządzeniu.
• Szerokość 1 modułu (17,5 mm): oszczędność miejsca w szafie rozdzielczej, łatwy montaż na szynie TH35.

Zgodność z Normami

Ogranicznik przepięć spełnia wymagania normy IEC/EN 61643-11 dla urządzeń typu 1+2 (dawniej klasa B+C). Posiada certyfikat CE i jest przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z europejskimi standardami.

Zastosowanie

Ogranicznik dedykowany do ochrony przed przepięciami w rozdzielnicach głównych budynków mieszkalnych, komercyjnych i przemysłowych. Przeznaczony do sieci TT, TNC, TNS.

• Ochrona główna przed bezpośrednimi wyładowaniami atmosferycznymi w rozdzielnicy głównej budynku.
• Zabezpieczenie linii zasilających przed przepięciami łączeniowymi generowanymi przez silniki, transformatory i inne odbiorniki.
• Stosowanie w instalacjach wymagających jednego urządzenia łączącego funkcje typu 1 i typu 2 – redukcja liczby elementów w szafie.
• Odpowiedni do miejsc o podwyższonym ryzyku udarów piorunowych (np. strefy wiejskie, tereny otwarte, budynki z instalacją odgromową).

Wskazówki Montażowe

Montaż oraz wszelkie prace serwisowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do instalacji bezwzględnie odłącz napięcie. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przekrój przewodów należy dobrać do spodziewanego prądu zwarciowego i obciążenia. Zalecane zabezpieczenie nadprądowe: S 300 TX3/DX3 C 63A. Moment dokręcania zacisków zgodnie z dokumentacją producenta. Po wymianie wkładu sprawdź wskaźnik – zielony oznacza poprawną pracę.

FAQ

• Jak interpretować wskaźnik stanu wkładu? Zielone pole oznacza, że wkład jest sprawny. Pomarańczowe wskazuje na konieczność wymiany wkładu – ogranicznik nie zapewnia już ochrony.
• Czy mogę wymienić wkład bez wymiany całego urządzenia? Tak, ogranicznik posiada wymienne wkłady. Po wyzwoleniu wystarczy wymienić sam wkład, co obniża koszty eksploatacji.
• Jakie zabezpieczenie nadprądowe jest zalecane? Producent zaleca stosowanie wyłącznika nadprądowego S 300 TX3/DX3 o charakterystyce C i prądzie znamionowym 63 A. Zapewnia to selektywność i ochronę przed zwarciami.
