Ogranicznik przepięć T1+T2 12,5/60 1P+N | 412276 Legrand

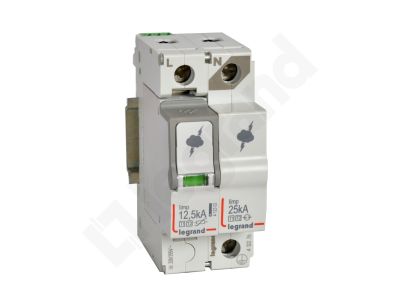

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Legrand
Kod
1052832
EAN
3414970517487
Kod Producenta
412276
Ogranicznik przepięć T1+T2 12,5/60 1P+N

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Opis i Kluczowe Cechy

Ogranicznik przepięć typu T1+T2 (dawniej klasa B+C) o symbolu 412276, wykonanie 1P+N, przeznaczony do montażu w rozdzielnicach głównych. Łączy w sobie ochronę przed bezpośrednimi wyładowaniami piorunowymi (Iimp 12,5 kA – impuls 10/350 µs) oraz przepięciami łączeniowymi (Imax 60 kA – impuls 8/20 µs). Dzięki napięciu maksymalnemu Uc 320 V~ i poziomowi ochrony Up 1,5 kV zapewnia skuteczne ograniczanie przepięć w sieciach TT, TNC, TNS. Szerokość 2 moduły (35 mm) ułatwia instalację w standardowych rozdzielnicach.

  • Prąd udarowy Iimp 12,5 kA (10/350 µs): Zabezpiecza instalację przed skutkami bezpośredniego wyładowania piorunowego – kluczowe dla obiektów narażonych na udary atmosferyczne.
  • Maksymalny prąd wyładowczy Imax 60 kA (8/20 µs): Ochrona przed przepięciami łączeniowymi i pośrednimi wyładowaniami – zapewnia ciągłość pracy wrażliwych urządzeń.
  • Technologia warystor + iskiernik: Połączenie szybkiego czasu reakcji warystora z dużą zdolnością odprowadzania energii iskiernika – niezawodne tłumienie przepięć o różnych charakterystykach.
  • Wymienne wkłady ze wskaźnikiem stanu: Zielony wskaźnik oznacza sprawność, pomarańczowy sygnalizuje konieczność wymiany wkładu – ułatwia serwisowanie bez demontażu całego urządzenia.
  • Wyposażony w styk alarmowy: Umożliwia zdalne monitorowanie stanu ogranicznika (np. do systemu BMS lub sygnalizacji) – zwiększa bezpieczeństwo eksploatacji.

Zgodność z Normami

Produkt spełnia wymagania normy IEC/EN 61643-11, co potwierdza jego przydatność do ochrony odgromowej i przepięciowej w instalacjach niskiego napięcia. Posiada certyfikat CE.

Zastosowanie

Ogranicznik przepięć T1+T2 dedykowany jest do montażu w rozdzielnicach głównych budynków mieszkalnych, komercyjnych i przemysłowych. Sprawdza się w sieciach zasilających 230/400 V~ 50/60 Hz.

  • Ochrona główna przed przepięciami piorunowymi w strefie LPZ0–LPZ1 – zalecane jako pierwszy stopień ochrony.
  • Zabezpieczenie przed przepięciami łączeniowymi w głównej rozdzielnicy – dla urządzeń takich jak UPS, centrale wentylacyjne, oświetlenie awaryjne.
  • Instalacje w systemach TT, TNC, TNS – uniwersalne dopasowanie do najpopularniejszych układów sieci.
  • Zastosowanie w obiektach wymagających ciągłości zasilania – szpitale, serwerownie, obiekty użyteczności publicznej.

Wskazówki Montażowe

Montaż ogranicznika przepięć powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy głównej. Należy zastosować zalecane zabezpieczenie nadprądowe S 300 TX3/DX3 C 63A. Przekrój przewodów dobrać zgodnie z obowiązującymi normami i obciążalnością prądową. Wkręty zacisków dokręcać momentem zgodnym z dokumentacją producenta. Po instalacji sprawdzić działanie wskaźnika stanu oraz podłączenie styku alarmowego.

FAQ

  • Czy ogranicznik posiada styk alarmowy? Tak, produkt jest wyposażony w styk alarmowy umożliwiający zdalną sygnalizację uszkodzenia lub zużycia wkładu.
  • Jak często należy wymieniać wkłady? Wymiana jest konieczna po zadziałaniu ogranicznika (wskaźnik pomarańczowy) lub podczas okresowych przeglądów instalacji. Częstotliwość zależy od liczby przepięć w sieci.
  • Jaki stopień ochrony IP ma to urządzenie? W dostarczonych danych nie podano stopnia IP. Standardowo aparatura modułowa montowana w rozdzielnicy posiada IP20 w obudowie. Prosimy sprawdzić dokumentację techniczną.

  • Producent Legrand
  • Wymiary 0.09m x 0.042m x 0.101m
Ogranicznik przepięć klasy C
  • Układ sieci IT Nie
  • Układ sieci TN Nie
  • Układ sieci TN-C Nie
  • Układ sieci TN-C-S Nie
  • Układ sieci TN-S Nie
  • Układ sieci TT Tak
  • Inny układ sieci Nie
  • Liczba przewodów (bez uziemienia) 2
  • Znamionowy prąd wyładowczy - wartość szczytowa (8/20) 25 kA
  • Znamionowe napięcie AC 230 V
  • Najwyższe napięcie trwałej pracy AC 320 V
  • Sposób montażu Szyna montażowa DIN TH-35 mm
  • Rozmiar 2 moduły
  • Maks. przekrój przewodu (jedno-/wielodrutowego) 35 mm?
  • Maks. przekrój przewodu elastycznego 25 mm?
  • Poziom ochrony L-N 2.1 kV
  • Poziom ochrony N-PE 1.5 kV
  • Ze stykiem do zdalnej sygnalizacji Tak
  • Zintegrowane dobezpieczenie Nie
  • Sygnalizacja zadziałania na urządzeniu Optyczny
  • Typ 2 Tak
  • Stopień ochrony (IP) IP20
