Ogranicznik przepięć T1 kombinowany 4P TN-S/TT Iimp=50kA Up?1,5kV, SPD | SPA401 Hager

Opis i Kluczowe Cechy

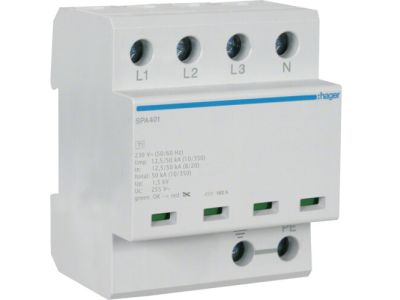

Ogranicznik przepięć SPA401 marki HAGER to zaawansowane urządzenie typu T1 (klasa B), zaprojektowane do kompleksowej ochrony instalacji elektrycznych w układach sieci TN-S oraz TT. Jest to ogranicznik kombinowany, który wykorzystuje synergiczne działanie iskiernika oraz warystora. Dzięki takiemu połączeniu, aparat skutecznie eliminuje prądy piorunowe oraz przepięcia łączeniowe, minimalizując ryzyko uszkodzenia czułej aparatury modułowej i urządzeń końcowych. Prąd udarowy Iimp o wartości 50 kA na całe urządzenie gwarantuje wytrzymałość na bezpośrednie wyładowania atmosferyczne, natomiast obniżony poziom ochrony Up poniżej 1,5 kV pozwala na bezpośrednie zabezpieczenie większości odbiorników niskiego napięcia.

• Konstrukcja 4-biegunowa (4P): Przystosowana do pełnej ochrony faz oraz przewodu neutralnego w systemach pięcioprzewodowych.
• Technologia iskiernikowo-warystorowa: Zapewnia brak prądu następczego i błyskawiczny czas reakcji na pojawiające się przepięcie.
• Wysoka zdolność odprowadzania energii: Parametr Iimp wynoszący 12,5 kA na jeden biegun (łącznie 50 kA) klasyfikuje urządzenie do pracy w najbardziej wymagających punktach zasilania.
• Wskaźnik stanu: Optyczna sygnalizacja pozwala na bieżącą kontrolę sprawności wkładów ochronnych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi i krajowymi, co potwierdza jego niezawodność w sektorze przemysłowym i komercyjnym. Ogranicznik spełnia wymagania normy PN-EN 61643-11, która definiuje parametry techniczne i metody badań dla niskonapięciowych urządzeń ograniczających przepięcia. Dzięki certyfikacji CE, instalatorzy mają pewność, że komponent jest w pełni bezpieczny i dopuszczony do obrotu na rynku europejskim, spełniając najwyższe standardy jakościowe narzucone przez markę HAGER.

Zastosowanie

Ogranicznik SPA401 znajduje zastosowanie wszędzie tam, gdzie wymagany jest najwyższy stopień ochrony przeciwprzepięciowej. Jest dedykowany do montażu w rozdzielnicach głównych budynków mieszkalnych, biurowych oraz obiektów przemysłowych zasilanych z linii napowietrznych lub wyposażonych w instalację odgromową. Idealnie sprawdza się w ochronie:

• Systemów automatyki budynkowej i przemysłowej.
• Serwerowni i infrastruktury IT wrażliwej na skoki napięcia.
• Układów zasilania awaryjnego i rozdzielnic głównych w układach TN-S oraz TT.
• Zaawansowanych systemów oświetleniowych i sterowniczych.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla skuteczności ochrony przeciwprzepięciowej. Ogranicznik SPA401 jest przystosowany do montażu na standardowej szynie DIN TS 35 mm. Podczas instalacji należy zwrócić szczególną uwagę na długość przewodów przyłączeniowych – zgodnie z zasadą kaskadowości, powinny być one jak najkrótsze (poniżej 0,5 m), aby zminimalizować indukowany spadek napięcia. Zalecany moment dokręcania zacisków śrubowych gwarantuje trwały styk elektryczny i odporność na drgania. Przekrój przewodów przyłączeniowych powinien być dobrany zgodnie z dokumentacją techniczną, zazwyczaj wynosząc od 16 mm² do 35 mm² dla przewodów miedzianych, co zapewnia swobodny przepływ prądów udarowych do szyny wyrównawczej.

FAQ

1. Czy ogranicznik SPA401 wymaga dobezpieczenia?
W większości przypadków, jeśli bezpiecznik główny w instalacji przekracza wartość wskazaną przez producenta (np. 160A), wymagane jest zastosowanie dodatkowego dobezpieczenia w postaci bezpieczników topikowych gG.

2. Jaka jest różnica między układem TN-S a TT w kontekście tego urządzenia?
Urządzenie jest uniwersalne i posiada 4 bieguny, co pozwala na bezpieczne rozdzielenie toru N od PE w układzie TN-S oraz na ochronę w układzie TT, gdzie przewód neutralny musi być chroniony oddzielnie od przewodów fazowych.

3. Czy po zadziałaniu ogranicznika należy go wymienić?
Jeśli wskaźnik optyczny na czole urządzenia zmieni kolor na czerwony, oznacza to, że element ochronny uległ zużyciu podczas odprowadzania energii przepięciowej i należy niezwłocznie wymienić aparat na nowy, aby przywrócić ochronę instalacji.
