Ogranicznik przepięć T1 35kA 1P IT-440V | 412280 Legrand

Opis i Kluczowe Cechy

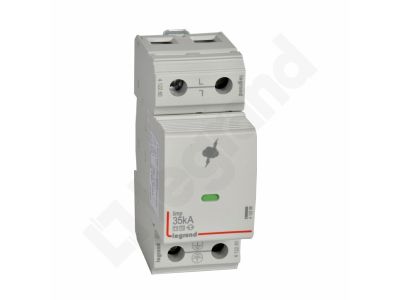

Ogranicznik przepięć typu 1 (dawniej klasa B) o symbolu 412280 przeznaczony do ochrony instalacji przed skutkami bezpośrednich wyładowań atmosferycznych. Prąd udarowy Iimp = 35 kA (impuls 10/350 µs) gwarantuje odprowadzenie ogromnych energii udarowych, a napięcie maksymalne Uc = 440 V~ umożliwia pracę w sieciach IT oraz innych układach (TT, TNC, TNS). Zastosowano technologię iskiernikową, a kompaktowa szerokość 2 modułów (35 mm) ułatwia montaż w rozdzielnicy głównej.

• Typ 1 (dawniej klasa B): przeznaczony do rozdzielnic głównych – zapewnia najwyższy poziom ochrony odgromowej zgodnie z normą IEC/EN 61643-11.
• Prąd udarowy Iimp = 35 kA (10/350 µs): zdolny do bezpiecznego odprowadzenia energii bezpośredniego wyładowania atmosferycznego, minimalizując ryzyko uszkodzenia instalacji.
• Napięcie maksymalne Uc = 440 V~: odpowiedni do sieci IT 440V oraz układów TT, TNC, TNS – uniwersalność zastosowania.
• Poziom ochrony Up = 2,5 kV: niski poziom napięcia ochronnego skutecznie ogranicza przepięcia do bezpiecznej wartości dla chronionych urządzeń.
• Wymienne wkłady ze wskaźnikiem stanu: zielony – wkład sprawny, czerwony – wymagana wymiana; ułatwia diagnostykę i serwis bez demontażu ogranicznika.
• Szerokość 2 moduły (35 mm): kompaktowy format umożliwia oszczędne zagospodarowanie przestrzeni w rozdzielnicy.

Zgodność z Normami

Ogranicznik przepięć spełnia wymagania norm IEC/EN 61643-11 dla urządzeń ograniczających przepięcia typu 1. Posiada certyfikację CE.

Zastosowanie

Urządzenie przeznaczone do montażu w rozdzielnicach głównych, gdzie wymagana jest ochrona przed skutkami bezpośrednich wyładowań atmosferycznych i przepięciami pochodzącymi z sieci energetycznej. Szczególnie zalecane dla instalacji w sieciach IT.

• Ochrona odgromowa i przepięciowa w rozdzielnicach głównych budynków mieszkalnych, biurowych i przemysłowych
• Instalacje z siecią IT (np. szpitale, zakłady produkcyjne, serwerownie)
• Układy TT, TNC, TNS – uniwersalne zastosowanie w różnych systemach uziemienia
• Strefy zagrożone bezpośrednimi wyładowaniami atmosferycznymi – wymagające ograniczników typu 1

Wskazówki Montażowe

Montaż w rozdzielnicy na szynie TH35 (DIN) przez wykwalifikowany personel posiadający uprawnienia SEP. Przed jakimikolwiek pracami bezwzględnie odłączyć napięcie zasilające. Zalecane zabezpieczenie nadprądowe: DPX3 160 80A (lub odpowiednik o parametrach zgodnych z dokumentacją producenta). Przekrój przewodów dobrać do prądu zwarciowego i wymogów instalacji. Moment dokręcania zacisków stosować zgodnie z dokumentacją techniczną ogranicznika.

FAQ

• Jak sprawdzić stan ogranicznika? Wkład posiada wbudowany wskaźnik: zielone pole oznacza sprawność, czerwone sygnalizuje konieczność wymiany wkładu.
• Do jakich sieci jest przeznaczony ogranicznik? Urządzenie pracuje w sieciach IT (Uc = 440 V~), a także w układach TT, TNC i TNS (przy napięciach zgodnych z Uc).
• Jakie zabezpieczenie nadprądowe jest zalecane? Producent rekomenduje zastosowanie zabezpieczenia nadprądowego DPX3 160 80A (lub odpowiednika o tych samych parametrach).
