Ogranicznik przepięć T1 25kA 3P+N | 412283 Legrand

Opis i Kluczowe Cechy

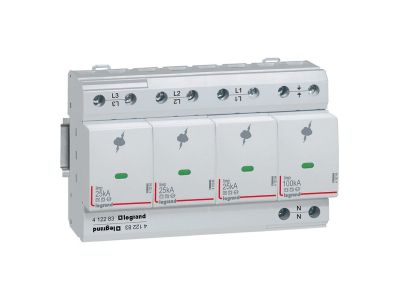

Ogranicznik przepięć Legrand o numerze katalogowym 412283 to zaawansowane urządzenie ochronne Typu 1 (dawniej klasa B), zaprojektowane do pracy w najbardziej wymagających warunkach instalacyjnych. Urządzenie zostało wykonane w technologii iskiernikowej, co gwarantuje brak prądu upływu w stanie czuwania oraz wyjątkową trwałość przy odprowadzaniu prądów udarowych. Dzięki prądowi impulsowemu Iimp wynoszącemu aż 25 kA na biegun (przy kształcie fali 10/350 µs), ogranicznik ten stanowi skuteczną barierę przed bezpośrednimi wyładowaniami atmosferycznymi oraz przepięciami o wysokiej energii.

• Konfiguracja 3P+N: Zapewnia pełną ochronę w układach trójfazowych z przewodem neutralnym, dedykowaną dla sieci TT, TNC oraz TNS.
• Wymienne wkłady: System wymiennych modułów pozwala na szybką konserwację bez konieczności demontażu całego aparatu z szyny DIN.
• Sygnalizacja stanu: Intuicyjny wskaźnik optyczny informuje o kondycji urządzenia (kolor zielony – sprawny, kolor czerwony – konieczność wymiany wkładu).
• Wysokie napięcie maksymalne (Uc): Wartość 350 V~ zapewnia margines bezpieczeństwa w przypadku niestabilności napięcia w sieci zasilającej.
• Niski poziom ochrony (Up): Wartość 1,5 kV gwarantuje bezpieczeństwo czułych urządzeń elektronicznych podłączonych do instalacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi. Spełnia wymagania normy IEC/EN 61643-11, co potwierdza jego skuteczność w zakresie ochrony przed skutkami przepięć w sieciach niskiego napięcia 230/400 V~ o częstotliwości 50/60 Hz. Wybór tego urządzenia to gwarancja zgodności z aktualnymi przepisami dotyczącymi bezpieczeństwa instalacji elektrycznych w obiektach o wysokim poziomie ryzyka.

Zastosowanie

Ogranicznik Legrand 412283 jest dedykowany do montażu w rozdzielnicach głównych budynków wielorodzinnych, przemysłowych oraz obiektów użyteczności publicznej. Jest to rozwiązanie pierwszego stopnia ochrony, niezbędne w miejscach narażonych na bezpośrednie uderzenia pioruna w linię zasilającą lub instalację odgromową budynku. Dzięki szerokości wynoszącej 8 modułów (17,5 mm każdy), urządzenie optymalnie wypełnia przestrzeń w standardowych szafach rozdzielczych, oferując najwyższy stopień bezpieczeństwa dla całej infrastruktury elektrycznej.

Wskazówki Montażowe

Prawidłowa instalacja jest kluczowa dla skuteczności ochrony przeciwprzepięciowej. Urządzenie należy montować na standardowej szynie TH35 (DIN). Dla zapewnienia optymalnej pracy i bezpieczeństwa pożarowego, producent zaleca zastosowanie dobezpieczenia nadprądowego w postaci wyłącznika kompaktowego DPX3 160 80A. Podczas montażu należy zwrócić szczególną uwagę na długość przewodów przyłączeniowych – powinny być one jak najkrótsze (zgodnie z zasadą 0,5 m), aby zminimalizować spadek napięcia na indukcyjności przewodów podczas przepływu prądu udarowego. Należy również upewnić się, że wszystkie zaciski są dokręcone z odpowiednim momentem, co zapobiega przegrzewaniu się styków.

FAQ

• Czy ten ogranicznik chroni przed bezpośrednim uderzeniem pioruna? Tak, jako Typ 1 (klasa B) o parametrze Iimp 25 kA, jest on zaprojektowany do odprowadzania prądów piorunowych.
• Czy muszę wymieniać całe urządzenie po zadziałaniu? Nie, dzięki systemowi wymiennych wkładów, po wystąpieniu awarii sygnalizowanej kolorem czerwonym, wystarczy wymienić jedynie uszkodzony moduł.
• W jakich systemach sieciowych można stosować ten model? Ogranicznik jest uniwersalny i może być stosowany w układach sieci TT, TNC oraz TNS.
• Jaka jest szerokość urządzenia w rozdzielnicy? Aparat zajmuje 8 standardowych modułów o szerokości 17,5 mm każdy.
