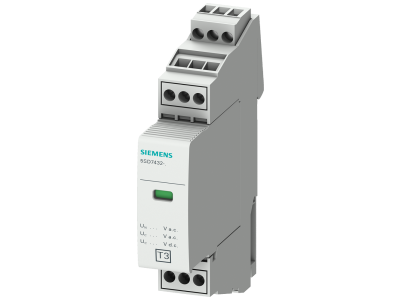

Ogranicznik przepięć SPD type 3,UN=120V AC/150V DC | 5SD7432-6 Siemens

Alternatywny kod produktu: 5SD74326

Opis i Kluczowe Cechy

Ogranicznik przepięć SPD type 3 o szerokości 17,7 mm to kompaktowe rozwiązanie do ochrony urządzeń elektronicznych przed przepięciami w instalacjach 1-fazowych prądu przemiennego (AC) i stałego (DC). Przeznaczony do montażu na szynie DIN, chroni czułe odbiorniki (np. elektronikę, automatyke, systemy teleinformatyczne) przed uszkodzeniami spowodowanymi udarami napięciowymi. Dzięki dwóm biegunom zapewnia kompleksową ochronę obwodu fazowego i neutralnego.

• 2-biegunowa ochrona (L-N): Chroni zarówno żyłę fazową, jak i neutralną, minimalizując ryzyko uszkodzeń w całym obwodzie.
• Zdalne komunikaty (opcja): Możliwość podłączenia sygnalizacji stanu (kontaktów pomocniczych) – ułatwia monitorowanie pracy ogranicznika w systemach sterowania.
• Napięcie znamionowe UN=120V AC/150V DC: Optymalne dla instalacji 120V AC (np. w USA) oraz 150V DC – szerokie spektrum zastosowań.

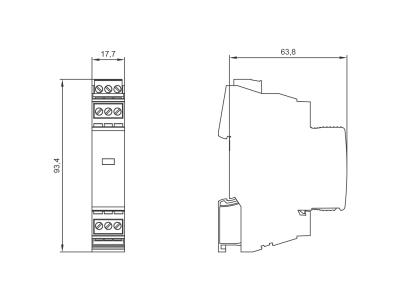

• Szerokość 17,7 mm: Kompaktowa budowa pozwala na montaż w standardowych rozdzielnicach, oszczędzając miejsce na szynie DIN.
• Zakres ochrony UOC=2 kV: Wysoka zdolność odprowadzania energii udarowej – skuteczna ochrona przed przepięciami atmosferycznymi i łączeniowymi.

Zgodność z Normami

Ogranicznik przepięć SPD type 3 spełnia wymagania normy PN-EN 61643-11:2012 oraz dyrektywy niskonapięciowej 2014/35/UE. Posiada deklarację zgodności CE.

Zastosowanie

SPD type 3 przeznaczony jest do ochrony wrażliwych odbiorników w instalacjach niskiego napięcia, gdzie wymagana jest ochrona przed krótkotrwałymi przepięciami.

• Ochrona elektroniki użytkowej (komputery, telewizory, routery) w instalacjach 120V AC.
• Zabezpieczenie układów automatyki przemysłowej (PLC, sensory) przed przepięciami w obwodach DC 150V.
• Ochrona systemów teleinformatycznych (sieci LAN, centrale telefoniczne) w budynkach biurowych i mieszkaniach.
• Stosowanie w rozdzielnicach budynkowych i przemysłowych – montaż na szynie DIN w szafach sterowniczych.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcją producenta. Urządzenie należy zamontować na szynie DIN w pozycji pionowej, z zachowaniem minimalnych odstępów od innych aparatów (min. 5 mm). Podłączenie należy wykonać przewodami o odpowiednim przekroju (zalecany min. 4 mm² dla prądów udarowych). Po zamontowaniu sprawdzić poprawność podłączenia fazy (L) i neutralnego (N). Napięcie znamionowe UN musi być zgodne z napięciem instalacji. Przed uruchomieniem zaleca się pomiar rezystancji izolacji.

FAQ

• Czy ogranicznik SPD type 3 wymaga dodatkowej ochrony klasy D (typ 1+2)? Tak – ograniczniki typu 3 są przeznaczone do ochrony drugiego stopnia (w pobliżu chronionego urządzenia) i powinny być stosowane w układzie kaskadowym z ochroną klasy 1+2 (typ 1 lub 2) na wejściu instalacji.
• Jaki jest maksymalny prąd udarowy (Iimp) ogranicznika? Maksymalny prąd udarowy nie został określony w danych produktu – należy zapoznać się z dokumentacją techniczną lub kartą katalogową.
• Czy można stosować ogranicznik w instalacjach 230V AC? Nie – UN=120V AC/150V DC oznacza, że urządzenie jest przeznaczone wyłącznie dla napięć 120V AC (np. w USA) i 150V DC. Do ochrony instalacji 230V AC należy użyć ogranicznika o UN=230V AC.
