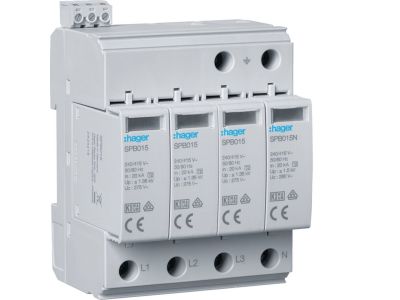

Ogranicznik przepięć SPD T2 4P TN-S/TT In=20 kA | SPB415 Hager

Opis i Kluczowe Cechy

Ogranicznik przepięć SPD Typu 2 (klasa C) marki Hager, model SPB415, to zaawansowane urządzenie ochronne zaprojektowane do zabezpieczania instalacji elektrycznych przed skutkami przepięć atmosferycznych pośrednich oraz przepięć łączeniowych. Urządzenie posiada cztery bieguny (4P), co czyni je idealnym rozwiązaniem do pracy w układach sieciowych TN-S oraz TT. Znamionowy prąd wyładowczy In o wartości 20 kA na każdy biegun gwarantuje wysoką zdolność odprowadzania energii, co przekłada się na długowieczność podłączonych odbiorników końcowych, takich jak elektronika użytkowa czy systemy automatyki budynkowej.

• Konfiguracja 4P: Pełna ochrona trzech faz oraz przewodu neutralnego w jednym module.
• Prąd wyładowczy In=20 kA: Optymalna wartość dla ochrony drugiego stopnia w budownictwie mieszkaniowym i komercyjnym.
• Wymienne wkłady: Konstrukcja pozwala na szybką wymianę zużytego modułu bez konieczności demontażu całej podstawy z szyny DIN.
• Wskaźnik stanu: Optyczna sygnalizacja na froncie obudowy informuje o sprawności urządzenia lub konieczności jego wymiany.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w profesjonalnych instalacjach elektrycznych. Ogranicznik spełnia wymagania normy PN-EN 61643-11, która definiuje parametry testowe i wymagania dla niskonapięciowych urządzeń ograniczających przepięcia. Dzięki certyfikacji CE, instalatorzy mają pewność, że komponent jest dopuszczony do obrotu na rynku europejskim i spełnia najwyższe standardy jakościowe narzucone przez producenta Hager.

Zastosowanie

Ogranicznik SPB415 znajduje szerokie zastosowanie jako drugi stopień ochrony w kaskadowych układach przeciwprzepięciowych. Jest dedykowany do montażu w rozdzielnicach głównych lub piętrowych w budynkach wielorodzinnych, biurowcach oraz obiektach przemysłowych. Skutecznie chroni czułe urządzenia elektroniczne przed przepięciami indukowanymi w sieci zasilającej. Dzięki kompatybilności z układami TN-S i TT, jest to rozwiązanie uniwersalne dla nowoczesnego budownictwa, gdzie separacja przewodu ochronnego i neutralnego jest standardem technicznym.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN TS 35 mm. Aby zapewnić maksymalną skuteczność ochrony, należy przestrzegać zasady jak najkrótszych przewodów przyłączeniowych (łączna długość przewodów nie powinna przekraczać 0,5 metra). Przewody o odpowiednim przekroju powinny być dokręcone z momentem zalecanym przez producenta, co zapobiega przegrzewaniu się styków. Urządzenie należy montować za głównym rozłącznikiem izolacyjnym, a przed wyłącznikami różnicowoprądowymi, aby uniknąć ich zbędnego wyzwalania podczas odprowadzania prądu udarowego.

FAQ

• Czy ogranicznik SPB415 wymaga dobezpieczenia? Tak, jeśli prąd zwarciowy w punkcie montażu przekracza wartość wskazaną w dokumentacji technicznej producenta, należy zastosować odpowiednie bezpieczniki topikowe.
• Jak interpretować wskaźnik na obudowie? Kolor zielony oznacza pełną sprawność urządzenia. Kolor czerwony sygnalizuje uszkodzenie wkładu i konieczność jego niezwłocznej wymiany w celu przywrócenia ochrony.
• Czy można stosować ten model w sieci TN-C? Model SPB415 jest dedykowany do układów 4-przewodowych (TN-S/TT). W układzie TN-C zazwyczaj stosuje się ograniczniki 3-biegunowe (3P).
