Ogranicznik przepięć SPD Ex9UEP, typ II, 1000 V DC, 3 moduły szer., dla nieuziemionych systemów PV | 112906 Noark

Opis i Kluczowe Cechy

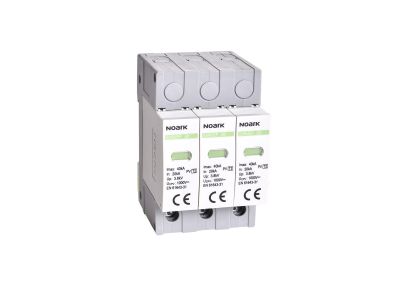

Ogranicznik przepięć SPD serii Ex9UEP to zaawansowane urządzenie ochronne zaprojektowane przez firmę NOARK specjalnie dla systemów fotowoltaicznych. Jest to ogranicznik typu II (klasa C), który zapewnia skuteczną ochronę instalacji prądu stałego (DC) przed przepięciami indukowanymi oraz łączeniowymi. Urządzenie charakteryzuje się napięciem znamionowym 1000 V DC, co czyni je idealnym rozwiązaniem dla nowoczesnych, wysokonapięciowych łańcuchów PV. Konstrukcja oparta na wymiennych wkładkach warystorowych pozwala na szybką konserwację bez konieczności demontażu całej podstawy z szyny DIN. Szerokość wynosząca 3 moduły zapewnia optymalne wykorzystanie miejsca w rozdzielnicy, a wbudowany wskaźnik optyczny na czole urządzenia informuje o stanie zużycia elementu zabezpieczającego.

• Napięcie robocze 1000 V DC dedykowane dla systemów fotowoltaicznych.
• Konstrukcja modułowa z wymiennymi wkładkami ułatwiająca serwisowanie.
• Wysoka zdolność odprowadzania prądów wyładowczych dzięki technologii MOV.
• Wizualna sygnalizacja stanu wkładki (zielony/czerwony).
• Przystosowany do pracy w nieuziemionych systemach PV.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje najwyższy poziom bezpieczeństwa w instalacjach OZE. Ogranicznik spełnia wymagania normy EN 50539-11, która precyzyjnie określa parametry dla ograniczników przepięć stosowanych w systemach fotowoltaicznych. Posiada certyfikację CE oraz przeszedł testy wytrzymałościowe, co potwierdza jego niezawodność w trudnych warunkach eksploatacyjnych, typowych dla instalacji zewnętrznych i przemysłowych.

Zastosowanie

Ogranicznik Ex9UEP znajduje zastosowanie przede wszystkim w instalacjach fotowoltaicznych o charakterze komercyjnym i domowym, gdzie wymagane jest zabezpieczenie inwerterów (falowników) oraz modułów PV przed skutkami wyładowań atmosferycznych. Dzięki specyfikacji dla systemów nieuziemionych, urządzenie to jest wszechstronne i może być stosowane w różnorodnych konfiguracjach sieci DC. Jest kluczowym elementem skrzynek przyłączeniowych (AC/DC combiner boxes), chroniąc kosztowną elektronikę mocy przed kosztownymi awariami i przestojami w produkcji energii.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie TH-35 (DIN). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i zminimalizować rezystancję przejścia. Przewody przyłączeniowe powinny mieć przekrój dostosowany do spodziewanych prądów wyładowczych, zazwyczaj zaleca się stosowanie przewodów o przekroju od 6 mm² do 25 mm². Należy dążyć do tego, aby długość przewodów łączących ogranicznik z szyną wyrównawczą była jak najkrótsza (poniżej 0,5 m), co znacząco poprawia efektywność ochrony przeciwprzepięciowej.

FAQ

• Czy wkładki w ograniczniku są wymienne? Tak, model Ex9UEP posiada wymienne moduły warystorowe, co pozwala na wymianę tylko zużytego elementu bez rozłączania przewodów.
• Jak interpretować kolor wskaźnika? Kolor zielony oznacza pełną sprawność urządzenia. Kolor czerwony sygnalizuje konieczność niezwłocznej wymiany wkładki ochronnej.
• Czy urządzenie nadaje się do systemów 1000V? Tak, ogranicznik jest dedykowany do pracy przy maksymalnym napięciu trwałym 1000 V DC.
• Czy ten model posiada styki pomocnicze? Niniejsza wersja skupia się na podstawowej ochronie; w celu uzyskania zdalnej sygnalizacji należy sprawdzić warianty z oznaczeniem 'R'.
