Ogranicznik Przepięć RSP-SLH-2-5 | 2616593 Relpol

Alternatywny kod produktu: RSP-SLH-2-5

Opis i Kluczowe Cechy

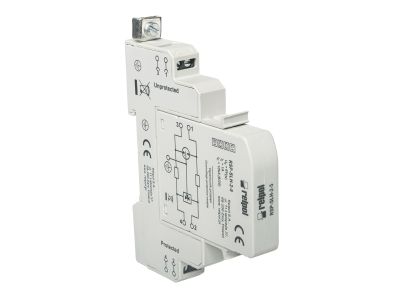

Ogranicznik przepięć RSP-SLH-2-5 to specjalistyczne urządzenie przeznaczone do ochrony linii sygnałowych o napięciu 5V DC przed przepięciami i zakłóceniami napięciowymi. Zaprojektowany jako wymienny moduł do współpracy z przekaźnikami serii RSP-SLH, zapewnia kompleksową ochronę w systemach automatyki i sterowania. Kategoria IEC D1/C1/C2/C3 gwarantuje wysoką skuteczność tłumienia impulsów.

• Napięcie linii 5V DC: Specjalizowane dla systemów niskonapięciowych, w których stabilność sygnału ma krytyczne znaczenie.
• Kategoria IEC D1/C1/C2/C3: Wysoka klasa ochrony przeciwprzepięciowej – od odporności na zakłócenia o niskiej energii (D1) po ochronę przed silnymi impulsami (C3).
• Elementy przeciwprzepięciowe: BD + GDT: Kombinacja warystora (BD) i ogranicznika gazowego (GDT) zapewnia szybką reakcję na przepięcia i długotrwałą ochronę.
• Modułowa obudowa (wymienny moduł): Umożliwia szybką wymianę w razie awarii bez konieczności demontażu całego urządzenia – minimalizacja przestojów.
• Ochrona 1 linii (2 przewody): Skuteczne zabezpieczenie pary przewodów sygnałowych w jednym kanale.

Zgodność z Normami

Ogranicznik spełnia wymagania normy IEC/EN 61643-21 dotyczącej ochrony przeciwprzepięciowej dla systemów sygnałowych i danych. Dodatkowo posiada certyfikację UL 497B (edycja 4), co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa.

Zastosowanie

Ogranicznik RSP-SLH-2-5 znajduje zastosowanie w systemach automatyki przemysłowej, sterowaniu maszyn, a także w instalacjach niskonapięciowych wymagających niezawodnej ochrony sygnałów.

• Ochrona linii sygnałowych w rozdzielnicach i szafach sterowniczych.
• Zabezpieczenie urządzeń pomiarowych i czujników w liniach 5V DC.
• Stosowanie w systemach sterowania PLC i innych układach automatyki.
• Ochrona interfejsów komunikacyjnych (np. RS-485, CAN) przed zakłóceniami elektromagnetycznymi.

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną urządzenia. Urządzenie należy zamontować w odpowiednim gnieździe modułowym (np. w szynie DIN) zgodnie z oznaczeniami na obudowie. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania i sygnałowe. Podłączenie przewodów sygnałowych wykonać zgodnie z polaryzacją (oznaczenia "+" i "-") oraz zalecanymi średnicami. Po montażu przeprowadzić testy funkcjonalne zgodnie z procedurami producenta.

FAQ

• Czy ogranicznik działa tylko przy napięciu 5V DC? Tak, urządzenie jest specjalizowane do pracy z liniami sygnałowymi o napięciu 5V DC. Stosowanie przy innych napięciach może prowadzić do uszkodzenia lub nieprawidłowej pracy.
• Jaki jest czas reakcji na przepięcie? Kombinacja elementów BD i GDT zapewnia mikrosekundową reakcję, co minimalizuje ryzyko uszkodzenia chronionych urządzeń.
• Czy moduł można wymieniać bez odłączania napięcia? Nie – wymiana modułu powinna być przeprowadzona po całkowitym odłączeniu napięcia zasilania i sygnałów, aby uniknąć uszkodzenia urządzenia lub porażenia prądem.
