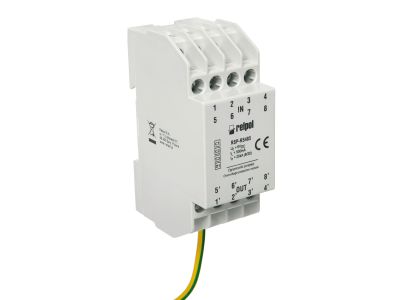

Ogranicznik Przepięć RSP-RS485 | 2616592 Relpol

Alternatywny kod produktu: RSP-RS485

Opis i Kluczowe Cechy

Ogranicznik przepięć RSP-RS485 przeznaczony jest do ochrony wrażliwych linii sygnałowych RS 485 oraz V.11 przed przepięciami o charakterze łączeniowym, atmosferycznym i indukowanym. Zaprojektowany do współpracy z protokołami fieldbus, zapewnia ochronę systemów automatyki przemysłowej, sterowników PLC oraz urządzeń telemetrycznych.

• 2 chronione pary (4 żyły): Kompaktowe rozwiązanie do ochrony dwukierunkowych linii sygnałowych, eliminujące konieczność stosowania wielu pojedynczych ograniczników.
• Elementy przeciwprzepięciowe BD + GDT: Kombinacja warystorów i iskierników gazowych zapewnia szybką reakcję na impulsy przepięciowe i skuteczną ochronę izolacji urządzeń.
• Kategoria IEC/EN: D1/C1/C2/C3: Pełna klasa ochrony zgodna z normami międzynarodowymi, obejmująca wszystkie typy zagrożeń przepięciowych.
• Kompatybilność z protokołami RS 485/RS 422/V.11: Uniwersalny dobór dla większości standardów przemysłowej transmisji danych.
• Obudowa 16 zacisków: Kompaktowa konstrukcja ułatwiająca montaż w szafach sterowniczych i rozdzielnicach – oszczędność miejsca i uproszczone okablowanie.

Zgodność z Normami

Ogranicznik spełnia wymagania normy IEC/EN 61643-21 dotyczącej ochrony przeciwprzepięciowej systemów sygnałowych. Zapewnia zgodność z kategoriami D1/C1/C2/C3, co potwierdza jego skuteczność w ochronie przed impulsami o wysokiej energii.

Zastosowanie

Ogranicznik przepięć RSP-RS485 znajduje zastosowanie w instalacjach, gdzie niezawodność transmisji danych jest kluczowa dla funkcjonowania systemu.

• Ochrona linii RS 485 w systemach automatyki przemysłowej (PLC, HMI, falowniki).
• Zabezpieczenie protokołów transmisji V.11 w łączach telekomunikacyjnych i sieciach przemysłowych.
• Ochrona interfejsów RS 422/485 w urządzeniach telemetrycznych i systemach monitoringu.
• Stosowanie w szafach sterowniczych i rozdzielnicach niskiego napięcia jako zintegrowane rozwiązanie przeciwprzepięciowe.

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy zainstalować jak najbliżej chronionego urządzenia – najlepiej bezpośrednio przy zaciskach wejściowych. Podczas montażu należy bezwzględnie odłączyć napięcie w chronionej linii. Podłączenie odbywa się poprzez zaciski 16-stykowe, z zachowaniem biegunowości sygnału. Po zainstalowaniu przeprowadzić testy funkcjonalne systemu, aby potwierdzić skuteczność ochrony przeciwprzepięciowej.

FAQ

• Jakie protokoły są kompatybilne z ogranicznikiem RSP-RS485? Ogranicznik chroni linie RS 485, RS 422 oraz V.11 – standardy powszechnie stosowane w automatyce przemysłowej i telekomunikacji.
• Czy ogranicznik wymaga dodatkowego uziemienia? Tak – urządzenie należy podłączyć do uziomu systemu ochrony przeciwprzepięciowej (PE) poprzez dedykowany zacisk uziemiający. Uziemienie jest kluczowe dla skuteczności działania iskierników gazowych (GDT).
• Jakie jest maksymalne napięcie trwałej pracy linii sygnałowej? Maksymalne napięcie pracy nie zostało określone w danych produktu – należy zapoznać się z dokumentacją techniczną chronionego urządzenia oraz specyfikacją protokołu transmisyjnego.
