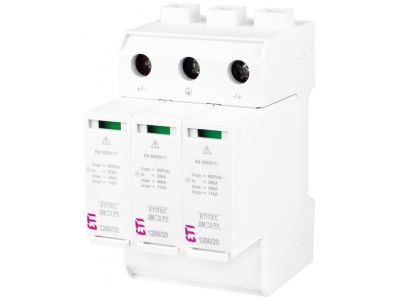

Ogranicznik przepięć PV, DC, ETITEC SM T2 PV 1200/20 Y RC, typ T2 (C) | 002440635 Eti

Opis i Kluczowe Cechy

Ogranicznik przepięć PV ETITEC SM T2 DC 1200/20 Y (symbol 002440635, typ T2) to zaawansowane urządzenie zabezpieczające instalacje fotowoltaiczne przed przepięciami łączeniowymi i wywołanymi pośrednimi wyładowaniami atmosferycznymi. Zaprojektowany do pracy w układzie Y z warystorami i iskiernikiem, zapewnia kompleksową ochronę obwodów DC w systemach PV.

• Ochrona przed przepięciami łączeniowymi i atmosferycznymi: Skutecznie chroni moduły PV i falowniki przed uszkodzeniami spowodowanymi przez przepięcia, zwiększając trwałość i niezawodność instalacji.
• Układ Y z warystorami i iskiernikiem: Zawiera pojedynczy warystor w każdym biegunie bocznym oraz iskiernik w biegunie środkowym – gwarantuje to szybką reakcję na przepięcia i minimalizuje ryzyko uszkodzeń.
• Zabezpieczenie termiczne w każdym biegunie: Wbudowane odłączniki termiczne chronią instalację przed przegrzaniem, automatycznie odłączając obwód w przypadku zagrożenia.
• Typ T2 (C) – klasa ochrony II: Przeznaczony do ochrony instalacji fotowoltaicznych w obiektach bez zewnętrznej instalacji odgromowej, zapewniając ochronę przed pośrednimi wyładowaniami atmosferycznymi.
• Napięcie znamionowe 1200V DC: Kompatybilny z większością systemów PV o napięciu do 1200V, co czyni go uniwersalnym rozwiązaniem dla różnych konfiguracji.

Zgodność z Normami

Ogranicznik przepięć ETITEC SM T2 PV spełnia wymagania norm europejskich dotyczących ochrony przeciwprzepięciowej w instalacjach fotowoltaicznych, w tym normy PN-EN 61643-11 i PN-EN 50539-11. Posiada deklarację zgodności CE i jest zgodny z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Ogranicznik przepięć PV ETITEC SM T2 DC 1200/20 Y dedykowany jest do ochrony instalacji fotowoltaicznych w różnych środowiskach – od domowych systemów PV po duże farmy fotowoltaiczne.

• Ochrona falowników i modułów PV w systemach fotowoltaicznych o napięciu do 1200V DC.
• Zabezpieczenie instalacji w budynkach bez zewnętrznej instalacji odgromowej przed pośrednimi wyładowaniami atmosferycznymi.
• Ochrona obwodów DC w rozdzielniach fotowoltaicznych i skrzynkach przyłączeniowych.
• Stosowanie w systemach PV zasilających budynki mieszkalne, komercyjne lub przemysłowe.

Wskazówki Montażowe

Montaż ogranicznika powinien zostać wykonany przez wykwalifikowanego elektryka z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Urządzenie należy montować możliwie blisko chronionego obiektu (falownika, skrzynki przyłączeniowej), w miejscu chronionym przed bezpośrednim działaniem czynników atmosferycznych. Połączenia należy wykonać przy odłączonym napięciu, z zachowaniem odpowiedniego kierunku polaryzacji (bieguny + i -). Należy zapewnić odpowiednie uziemienie oraz stosować przewody o właściwym przekroju, zgodnie z zaleceniami producenta. Po montażu należy przeprowadzić testy działania układu ochronnego.

FAQ

• Czy ogranicznik ETITEC SM T2 PV można stosować w instalacjach z falownikami 1500V DC? Maksymalne napięcie znamionowe ogranicznika wynosi 1200V DC. W przypadku instalacji o wyższym napięciu należy zastosować odpowiednie urządzenia dedykowane do wyższych napięć.
• Jakie zabezpieczenie termiczne posiada ogranicznik? Każdy biegun (boczny i środkowy) wyposażony jest w wewnętrzny odłącznik termiczny, który automatycznie odcina obwód w przypadku przegrzania lub uszkodzenia warystora.
• Czy ogranicznik działa w układzie trójfazowym? Urządzenie przeznaczone jest do pracy w układzie Y z jednym przewodem neutralnym. Do ochrony instalacji trójfazowych należy zastosować trzy osobne ograniczniki lub dedykowany układ trójfazowy.
