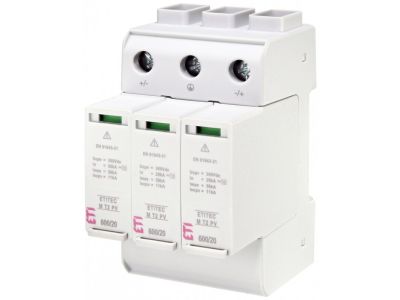

Ogranicznik przepięć PV, DC, ETITEC M T2 PV 600/20 Y, typ T2 (C) | 002440735 Eti

Opis i Kluczowe Cechy

Ogranicznik przepięć PV ETITEC M T2 PV 600/20 Y typu T2 (C) to wyspecjalizowane urządzenie przeznaczone do ochrony instalacji fotowoltaicznych przed szkodliwymi przepięciami łączeniowymi i atmosferycznymi. Wyposażony w układ warystorowy z odłącznikami termicznymi, zapewnia skuteczną ochronę modułów PV nawet w obiektach bez zewnętrznej instalacji odgromowej. Napięcie znamionowe 600V DC gwarantuje kompatybilność z większością systemów fotowoltaicznych.

• Układ warystorowy z odłącznikami termicznymi: Trzy warystory z indywidualnymi zabezpieczeniami termicznymi chronią instalację przed przepięciami o dużej wartości, zapewniając długotrwałą ochronę i bezpieczeństwo.
• Zabezpieczenie termiczne każdego warystora: Odłącznik termiczny reaguje na nadmierne nagrzewanie, automatycznie odłączając uszkodzony warystor i zapobiegając awarii instalacji.
• Napięcie znamionowe 600V DC: Kompatybilność z większością instalacji fotowoltaicznych o standardowym napięciu 600V, zapewniająca elastyczność stosowania.
• Ochrona typ T2 (C): Skuteczna ochrona przed przepięciami łączeniowymi i pośrednimi wyładowaniami atmosferycznymi, minimalizująca ryzyko uszkodzeń modułów PV.
• Układ Y (3 warystory): Trójfazowa ochrona zapewniająca równomierne rozłożenie obciążenia i zwiększoną niezawodność układu.

Zgodność z Normami

Ogranicznik spełnia wymagania norm europejskich dotyczących ochrony przeciwprzepięciowej, w tym normy PN-EN 61643-11:2012 i PN-EN 61643-31:2019-09. Posiada deklarację zgodności CE oraz certyfikaty potwierdzające skuteczność ochrony typ T2.

Zastosowanie

Ogranicznik przepięć ETITEC M T2 PV 600/20 Y znajduje zastosowanie w instalacjach fotowoltaicznych, gdzie wymagana jest skuteczna ochrona przed przepięciami łączeniowymi i atmosferycznymi.

• Ochrona systemów fotowoltaicznych w budynkach mieszkalnych, komercyjnych i przemysłowych.
• Instalacje PV bez zewnętrznej ochrony odgromowej – skuteczna ochrona przed pośrednimi wyładowaniami atmosferycznymi.
• Systemy o napięciu znamionowym 600V DC – uniwersalne rozwiązanie dla większości standardowych instalacji PV.
• Zabezpieczenie łańcuchów modułów fotowoltaicznych przed awaryjnymi stanami przepięciowymi.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Urządzenie należy montować bezpośrednio przy wejściu obwodu prądu stałego (DC) w miejscu, gdzie przewody fotowoltaiczne wprowadzane są do falownika. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Należy zapewnić odpowiednią wentylację i unikać montażu w miejscach narażonych na bezpośrednie działanie wilgoci. Po montażu przeprowadzić testy działania układu ochronnego.

FAQ

• Do jakiego typu instalacji fotowoltaicznych nadaje się ten ogranicznik? Ogranicznik ETITEC M T2 PV 600/20 Y jest przeznaczony do ochrony instalacji fotowoltaicznych o napięciu znamionowym 600V DC, co obejmuje większość standardowych systemów PV.
• Czy ogranicznik chroni przed bezpośrednimi uderzeniami pioruna? Nie – urządzenie zapewnia ochronę przed przepięciami wywołanymi przez pośrednie wyładowania atmosferyczne i przepięciami łączeniowymi. Do ochrony przed bezpośrednimi uderzeniami pioruna wymagana jest dodatkowa zewnętrzna instalacja odgromowa.
• Jakie są korzyści z zastosowania układu warystorowego z odłącznikami termicznymi? Układ warystorowy z indywidualnymi zabezpieczeniami termicznymi gwarantuje długotrwałą ochronę instalacji, automatycznie odłączając uszkodzone warystory w przypadku awarii, co zapobiega dalszym uszkodzeniom i zwiększa niezawodność całego systemu.
