Opis i Kluczowe Cechy

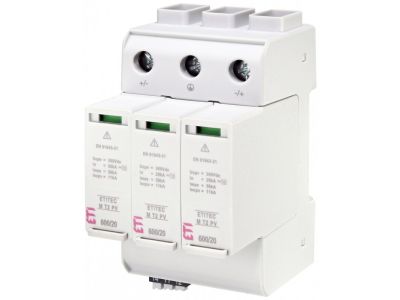

Ogranicznik przepięć PV ETITEC M T2 PV 600/20 Y RC to wyspecjalizowane urządzenie typu T2 (C) przeznaczone do ochrony instalacji fotowoltaicznych prądu stałego (DC) przed przepięciami łączeniowymi oraz pośrednimi wyładowaniami atmosferycznymi. Rozwiązanie dedykowane dla systemów PV bez zewnętrznej instalacji odgromowej, zapewniające ciągłą ochronę modułów, inwerterów i kabli połączeniowych. Wbudowany układ Y z trzema warystorami, każdorazowo wyposażony w odłącznik termiczny, gwarantuje skuteczną ochronę i bezpieczeństwo instalacji.

• Typ 2 (C) z układem Y: Trzy warystory z indywidualnymi odłącznikami termicznymi zapewniają kompleksową ochronę trzech przewodów (L+, L-, PE) w instalacji fotowoltaicznej DC.
• Zabezpieczenie termiczne warystorów: Odłączniki termiczne automatycznie wyłączają uszkodzone warystory w przypadku przepięć, zapobiegając zwarciom i pożarom.
• Ochrona przed przepięciami łączeniowymi i atmosferycznymi pośrednimi: Skuteczne tłumienie przepięć zarówno wewnętrznych (np. przy załączaniu obciążeń), jak i zewnętrznych wywołanych wyładowaniami atmosferycznymi.
• Stosowanie w systemach bez odgromowych: Idealne dla instalacji PV, które nie posiadają dedykowanej instalacji piorunochronnej.
• Niezawodność i trwałość: Wysoka odporność warystorów na cykliczne obciążenia prądowe wynikające z pracy instalacji fotowoltaicznej.

Zgodność z Normami

Ogranicznik spełnia wymagania normy PN-EN 61643-11:2012 (Ochrona przed przepięciami niskonapięciowych układów zasilania – Część 11: Wymagania i badania dla ograniczników przepięć w układach prądu stałego) oraz posiada certyfikację CE. Został zaprojektowany zgodnie z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Ogranicznik przepięć ETITEC M T2 PV znajduje szerokie zastosowanie w instalacjach fotowoltaicznych, zapewniając ochronę kluczowych komponentów systemu PV.

• Ochrona instalacji fotowoltaicznych (modułów PV, inwerterów, kabli połączeniowych) przed przepięciami łączeniowymi i wyładowaniami atmosferycznymi pośrednimi.
• Stosowanie w systemach PV bez zewnętrznej instalacji odgromowej – alternatywa dla instalacji piorunochronnych na dachach.
• Instalacje naziemne i dachowe – ochrona w miejscach narażonych na bezpośrednie oddziaływanie warunków atmosferycznych.
• Systemy fotowoltaiczne o napięciu roboczym do 600 V DC – zgodność z typowymi parametrami instalacji PV.

Wskazówki Montażowe

Montaż ogranicznika powinien zostać wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami oraz dokumentacją techniczną producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie z instalacji fotowoltaicznej. Ogranicznik należy montować możliwie blisko chronionego urządzenia (np. inwertera) w celu minimalizacji długości kabli. Połączenia wykonać przewodami o odpowiednim przekroju, ściśle według schematu podłączenia układu Y (L+, L-, PE). Po montażu konieczne jest sprawdzenie poprawności podłączenia oraz wykonanie pomiarów rezystancji izolacji i ciągłości obwodu. Regularne przeglądy techniczne (co najmniej raz w roku) są zalecane w celu weryfikacji stanu ochrony.

FAQ

• Czy ogranicznik ETITEC M T2 PV chroni przed bezpośrednimi uderzeniami pioruna? Nie – produkt chroni wyłącznie przed pośrednimi wyładowaniami atmosferycznymi (np. indukowanymi w instalacji) oraz przepięciami łączeniowymi. Do ochrony przed bezpośrednimi uderzeniami pioruna stosowane są ograniczniki Typu 1.
• Jaki jest maksymalny prąd zwarciowy, jaki może obsłużyć ogranicznik? Parametr maksymalnego prądu zwarciowego nie został podany w dostępnych danych. Sprawdź dokumentację techniczną produktu lub kartę katalogową w celu uzyskania szczegółów.
• Czy ogranicznik nadaje się do instalacji AC? Nie – ETITEC M T2 PV jest dedykowany wyłącznie do ochrony instalacji prądu stałego (DC) w systemach fotowoltaicznych.
