Ogranicznik przepięć PV, DC, ETITEC M T2 PV 250/20 Y, typ T2 (C) | 002440732 Eti

Opis i Kluczowe Cechy

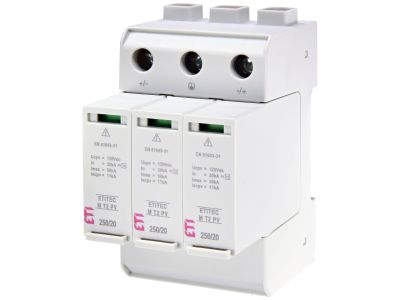

Ogranicznik przepięć PV ETITEC M T2 PV 250/20 Y przeznaczony do ochrony instalacji fotowoltaicznych DC przed przepięciami łączeniowymi i wywołanymi przez pośrednie wyładowania atmosferyczne. Zaprojektowany dla systemów bez zewnętrznej instalacji odgromowej, zapewnia niezawodną ochronę łańcuchów modułów PV. Układ Y z trzema warystorami, każdy wyposażony w odłącznik termiczny, gwarantuje skuteczną ochronę i bezpieczeństwo instalacji w przypadku awarii.

• Typ 2 (C) – ochrona przed przepięciami łączeniowymi i atmosferycznymi pośrednimi: Zabezpiecza instalację fotowoltaiczną przed uszkodzeniami spowodowanymi przez nagłe zmiany napięcia, np. podczas łączenia obwodów lub bliskich wyładowań piorunowych.
• Układ Y z 3 warystorami: Każdy warystor chroni jeden przewód DC (faza, neutralny, uziemienie), zapewniając kompleksową ochronę całego obwodu.
• Odłącznik termiczny dla każdego warystora: Automatyczne odłączenie uszkodzonego warystora w przypadku przeciążenia, zapobiegając uszkodzeniu instalacji i zagrożeniu pożarowemu.
• Napięcie znamionowe 250V DC: Przystosowany do pracy w instalacjach fotowoltaicznych o napięciu do 250V prądu stałego.
• Prąd znamionowy 20kA (8/20μs): Wysoka odporność na impulsy prądowe, zapewniająca skuteczną ochronę nawet w warunkach silnych zakłóceń elektromagnetycznych.

Zgodność z Normami

Ogranicznik spełnia wymagania normy PN-EN 61643-11:2012 (Typ 2) oraz dyrektyw unijnych, posiadając oznaczenie CE. Został zaprojektowany zgodnie z międzynarodowymi standardami ochrony przeciwprzepięciowej dla instalacji fotowoltaicznych.

Zastosowanie

Ogranicznik przepięć ETITEC M T2 PV 250/20 Y to kluczowy element ochrony instalacji fotowoltaicznych DC, szczególnie w obiektach pozbawionych zewnętrznej instalacji odgromowej.

• Ochrona łańcuchów modułów fotowoltaicznych przed przepięciami łączeniowymi i wyładowaniami atmosferycznymi pośrednimi.
• Instalacje fotowoltaiczne na dachach budynków mieszkalnych, użytkowych i przemysłowych.
• Systemy off-grid i on-grid bez dedykowanej ochrony odgromowej.
• Zabezpieczenie falowników i innych komponentów DC w instalacjach PV.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w chronionej instalacji. Ogranicznik należy podłączyć możliwie jak najbliżej chronionego urządzenia (np. falownika) w układzie Y, zgodnie z oznaczeniami L+, L-, PE. Każdy przewód połączeniowy powinien być możliwie krótki, aby zminimalizować impedancję i skutecznie odprowadzać impulsy przepięciowe. Po montażu należy przeprowadzić pomiary skuteczności ochrony i sprawdzić poprawność działania odłączników termicznych.

FAQ

• Czy ogranicznik ETITEC M T2 PV wymaga dodatkowego zabezpieczenia? Tak – zaleca się stosowanie zewnętrznego bezpiecznika topikowego o odpowiednich parametrach (np. 10A-16A gG) w szeregu z ogranicznikiem, zgodnie z dokumentacją techniczną.
• Jakie jest maksymalne napięcie pracy DC? Maksymalne napięcie trwałej pracy wynosi 250V DC, co odpowiada typowym instalacjom fotowoltaicznym o napięciu 60-240V DC.
• Czy ogranicznik chroni przed bezpośrednimi wyładowaniami piorunowymi? Nie – ogranicznik Typu 2 (C) chroni przed przepięciami pośrednimi. Do ochrony przed bezpośrednimi uderzeniami piorunów wymagany jest ogranicznik Typu 1 (B) w połączeniu z systemem odgromowym.
