Ogranicznik przepięć PV, DC, ETITEC M T2 PV 1100/20 Y RC, typ T2 (C) | 002440516 Eti

Alternatywny kod produktu: ETITEC M T2 PV 1100/20 Y RC

Opis i Kluczowe Cechy

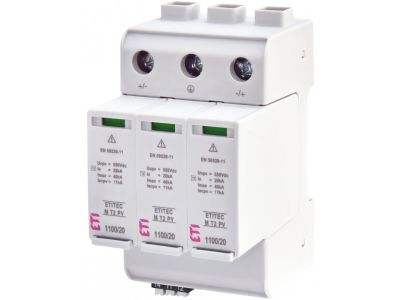

Ogranicznik przepięć ETITEC M T2 PV 1100/20 Y RC (symbol 002440516) to dedykowane urządzenie ochronne typu 2 (C) dla systemów fotowoltaicznych. Został zaprojektowany do ochrony modułów PV przed przepięciami pochodzącymi od łączeń oraz pośrednich wyładowań atmosferycznych. Dzięki prądowi wyładowczemu 20 kA i napięciu trwałego obciążenia 1100 V DC zapewnia skuteczną barierę w instalacjach bez zewnętrznej instalacji odgromowej. Wewnętrzny układ Y (trzy warystory) gwarantuje symetryczną ochronę wszystkich biegunów względem uziemienia.

• Typ T2 (C) i prąd 20 kA: Skuteczna ochrona przed przepięciami łączeniowymi i atmosferycznymi pośrednimi w instalacjach fotowoltaicznych.
• Układ Y z trzema warystorami: Każdy warystor jest zabezpieczony odłącznikiem termicznym, co zapewnia bezpieczne odłączenie uszkodzonego elementu i ciągłość ochrony pozostałych biegunów.
• Napięcie trwałej pracy 1100 V DC: Dopasowany do typowych napięć systemów PV – umożliwia bezpieczną pracę w instalacjach wysokonapięciowych DC.
• Zabezpieczenie termiczne: Odłącznik termiczny w każdym warystorze eliminuje ryzyko przegrzania i pożaru w przypadku przeciążenia lub starzenia się elementów.
• Dedykowany do instalacji fotowoltaicznych: Konstrukcja przystosowana do prądów stałych i specyficznych warunków pracy w systemach PV.

Zgodność z Normami

Produkt spełnia wymagania dla ograniczników przepięć typu 2 (C) według klasyfikacji europejskiej. Posiada certyfikat CE i został zaprojektowany zgodnie z obowiązującymi standardami bezpieczeństwa dla urządzeń ochronnych w instalacjach fotowoltaicznych. Montaż i eksploatacja zgodnie z dokumentacją producenta gwarantują pełną zgodność z przepisami.

Zastosowanie

Ogranicznik ETITEC M T2 PV 1100/20 Y RC znajduje zastosowanie wszędzie tam, gdzie konieczna jest niezawodna ochrona modułów fotowoltaicznych przed przepięciami. Idealnie sprawdza się w obiektach bez zewnętrznej instalacji odgromowej.

• Ochrona instalacji fotowoltaicznych (on-grid i off-grid) przed przepięciami łączeniowymi i wyładowaniami atmosferycznymi pośrednimi.
• Instalacje PV w budynkach mieszkalnych, usługowych i przemysłowych, gdzie wymagany jest ogranicznik typu 2.
• Systemy PV z napięciem DC do 1100 V – zabezpieczenie inwerterów i modułów.
• Automatyka budynkowa z integracją paneli słonecznych – ochrona szaf sterowniczych i urządzeń towarzyszących.

Wskazówki Montażowe

Montaż ogranicznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie PV. Przekrój przewodów przyłączeniowych należy dobrać do spodziewanego prądu zwarciowego instalacji – zalecany minimalny przekrój 4 mm² (zgodnie z dokumentacją). Moment dokręcania śrub zacisków stosuj zgodnie z danymi producenta. Pamiętaj o zachowaniu odpowiednich odstępów izolacyjnych oraz o połączeniu ochronnym PE.

FAQ

• Jak działa układ Y w tym ograniczniku? Układ Y składa się z trzech warystorów połączonych między każdym biegunem (L+, L–) a ziemią (PE) oraz między biegunami. Zapewnia to symetryczną ochronę w systemach DC bez uziemionego bieguna.
• Czy ogranicznik nadaje się do instalacji fotowoltaicznych z napięciem poniżej 1100 V DC? Tak, może być stosowany w instalacjach o niższym napięciu, ponieważ jego parametry (1100 V DC) są górną granicą trwałej pracy. Niższe napięcie nie wpływa negatywnie na działanie.
• Co oznacza zabezpieczenie termiczne w każdym warystorze? W przypadku przegrzania (np. wskutek przepięcia o zbyt dużej energii lub starzenia) odłącznik termiczny trwale odłącza uszkodzony warystor od instalacji, chroniąc przed zwarciem i pożarem. Pozostałe warystory nadal pracują, zapewniając częściową ochronę.
