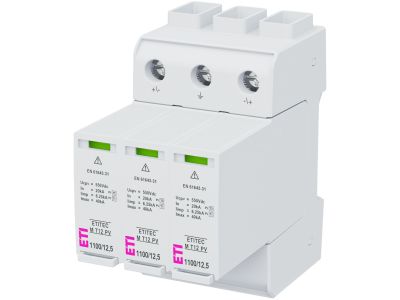

Ogranicznik przepięć PV, DC, ETITEC M T12 PV 1100/12,5 Y RC, typ T1+T2 (B+C) | 002440512 Eti

Alternatywny kod produktu: ETITEC M T12 PV 1100/12,5 Y RC

Opis i Kluczowe Cechy

Ogranicznik przepięć ETITEC M T12 PV 1100/12,5 Y RC to urządzenie typu T1+T2 (B+C) przeznaczone do ochrony instalacji fotowoltaicznych prądu stałego. Łączy w sobie funkcje ochrony przed bezpośrednimi i pośrednimi wyładowaniami atmosferycznymi oraz przepięciami łączeniowymi, zapewniając kompleksowe zabezpieczenie modułów PV i inwerterów.

• Typ T1+T2 (B+C): Gwarantuje ochronę zarówno przed silnymi udarami piorunowymi, jak i przepięciami łączeniowymi, co minimalizuje ryzyko uszkodzenia kosztownych podzespołów instalacji PV.
• Napięcie stałe DC 1100 V: Dopasowany do typowych systemów fotowoltaicznych o napięciu do 1100 V DC, umożliwia bezpieczną pracę w szerokim zakresie konfiguracji paneli.
• Prąd wyładowczy 12,5 kA: Wysoka zdolność odprowadzania energii przepięciowej skutecznie chroni urządzenia nawet przy silnych wyładowaniach.
• Układ Y z 3 warystorami i odłącznikami termicznymi: Każda gałąź zabezpieczona niezależnym odłącznikiem termicznym zwiększa niezawodność i umożliwia bezpieczne odłączenie w przypadku przegrzania.
• Przeznaczony do obiektów z instalacją odgromową: Idealne rozwiązanie do systemów PV wymagających koordynacji ochrony odgromowej na poziomie głównej rozdzielnicy DC.

Zgodność z Normami

Ogranicznik przepięć ETITEC M T12 PV spełnia wymagania europejskich norm dotyczących ochrony odgromowej i przepięciowej. Urządzenie posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami bezpieczeństwa.

Zastosowanie

Ogranicznik przepięć ETITEC M T12 PV jest dedykowany do ochrony instalacji fotowoltaicznych w obiektach wyposażonych w zewnętrzną instalację odgromową, gdzie wymagana jest kombinowana ochrona T1+T2.

• Ochrona głównego rozdzielacza DC przed przepięciami atmosferycznymi i łączeniowymi.
• Zabezpieczenie inwerterów PV przed uszkodzeniem w wyniku udarów piorunowych.
• Instalacje w budynkach mieszkalnych, komercyjnych i przemysłowych z panelami fotowoltaicznymi.
• Systemy PV o napięciu stałym do 1100 V, wymagające ochrony na poziomie T1+T2.

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od instalacji fotowoltaicznej. Przekrój przewodów łączących dobrać zgodnie z obowiązującymi normami oraz prądem zwarciowym instalacji. Moment dokręcania zacisków – zgodnie z dokumentacją producenta.

FAQ

• Jakie jest napięcie pracy ogranicznika? Ogranicznik jest przeznaczony do pracy w instalacjach fotowoltaicznych o napięciu stałym do 1100 V DC.
• Czy ogranicznik posiada zdalną sygnalizację? W oznaczeniu produktu występuje symbol RC, który sugeruje możliwość zdalnej sygnalizacji stanu zadziałania. Dokładne informacje należy sprawdzić w dokumentacji technicznej producenta.
• Jaki stopień ochrony IP ma to urządzenie? W dostępnych danych nie podano konkretnego stopnia IP. Standardowo aparatura montowana wewnątrz rozdzielnic ma IP20, jednak dla ograniczników PV stosuje się często wyższe stopnie – zalecamy weryfikację w karcie katalogowej.
