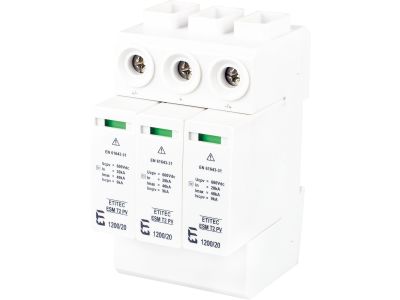

Ogranicznik przepięć PV, DC, ETITEC ESM T2 PV 1200/20 Y RC, typ T2 (C) | 002440681 Eti

Opis i Kluczowe Cechy

Ogranicznik przepięć fotowoltaicznych ETITEC ESM T2 PV 1200/20 Y RC, typ T2 to wysokowydajne urządzenie do ochrony instalacji DC przed przepięciami atmosferycznymi i łączeniowymi. Przeznaczone do zastosowania w systemach PV, zapewnia skuteczną ochronę modułów fotowoltaicznych i falowników w obiektach bez zewnętrznej instalacji odgromowej. Układ Y z warystorami i iskiernikiem gwarantuje kompleksową ochronę przed szkodliwymi przepięciami.

• Ochrona Typ 2: Zapewnia skuteczną redukcję przepięć zwarciowych i łączeniowych w instalacjach fotowoltaicznych DC.
• Układ Y z warystorami i iskiernikiem: Wbudowane 1 warystor w każdym biegunie bocznym oraz 1 iskiernik w biegunie środkowym – gwarantuje optymalną ochronę przed przepięciami.
• Znamionowe napięcie DC 1200V: Przeznaczony do instalacji wysokiego napięcia, kompatybilny z systemami fotowoltaicznymi o napięciu do 1200V.
• Prąd znamionowy 20kA: Wysoka odporność na udary prądowe zapewnia długotrwałą ochronę systemu.
• Zintegrowane zabezpieczenie termiczne: Każdy biegun wyposażony w odłącznik termiczny, który w razie przegrzania automatycznie odcina obwód, zapobiegając uszkodzeniom.

Zgodność z Normami

Ogranicznik spełnia wymagania normy PN-EN 61643-11:2013-03 (Ochronniki przeciwprzepięciowe niskiego napięcia – Część 11: Wymagania i badania dotyczące ochronników stosowanych w instalacjach fotowoltaicznych). Posiada deklarację zgodności CE i spełnia dyrektywy Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

ETITEC ESM T2 PV 1200/20 Y RC to dedykowane rozwiązanie do ochrony instalacji fotowoltaicznych przed szkodliwymi przepięciami.

• Ochrona modułów fotowoltaicznych w instalacjach sieciowych i wyspowych.
• Zabezpieczenie falowników i optymalizatorów mocy przed przepięciami łączeniowymi i atmosferycznymi.
• Stosowanie w obiektach przemysłowych i komercyjnych bez zewnętrznej instalacji odgromowej.
• Instalacje fotowoltaiczne o wysokim napięciu DC (do 1200V).

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną producenta. Urządzenie należy montować możliwie jak najbliżej chronionego obiektu (modułów PV, falownika), w komorze rozdzielczej DC. Przed montażem należy bezwzględnie odłączyć napięcie. Połączenia wykonywać przewodami o odpowiednim przekroju, zgodnie z zaleceniami producenta. Po montażu należy przeprowadzić testy funkcjonalne i wizualną inspekcję połączeń.

FAQ

• Jakie jest maksymalne napięcie pracy ogranicznika? Ogranicznik przeznaczony jest do pracy z napięciem znamionowym DC 1200V, co czyni go odpowiednim do większości instalacji fotowoltaicznych wysokiego napięcia.
• Czy ogranicznik posiada wbudowany odłącznik? Tak, każdy biegun wyposażony jest w zintegrowane zabezpieczenie termiczne w postaci odłącznika, które automatycznie odcina obwód w przypadku przegrzania.
• Jakie jest główne zastosowanie tego ogranicznika? Produkt jest dedykowany do ochrony instalacji fotowoltaicznych przed przepięciami atmosferycznymi i łączeniowymi, szczególnie w obiektach bez zewnętrznej instalacji odgromowej.
