Ogranicznik przepięć PV, DC, ETITEC EM T2 PV 1500/20 Y RC, typ T2 (C) | 002440626 Eti

Opis i Kluczowe Cechy

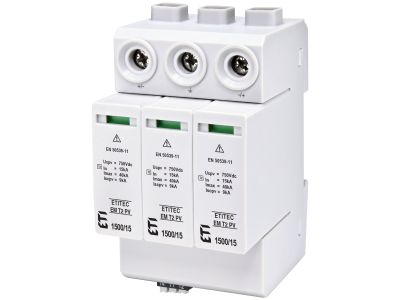

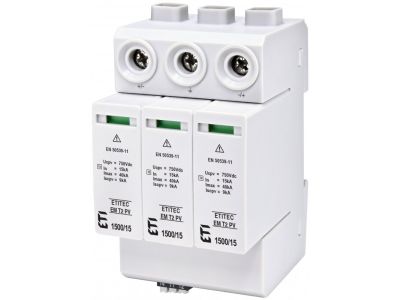

Ogranicznik przepięć PV ETITEC EM T2 1500/20 Y RC (symbol 002440626, typ T2) to zaawansowane urządzenie z serii ETITEC EM przeznaczone do ochrony instalacji fotowoltaicznych prądu stałego (DC) przed szkodliwymi przepięciami atmosferycznymi i łączeniowymi. Zapewnia skuteczną ochronę ogniw fotowoltaicznych, falowników oraz innych wrażliwych elementów systemu PV. Wyposażony w trzy warystory w układzie Y, każdy z zabezpieczeniem termicznym (odłącznik), gwarantuje długotrwałą i niezawodną pracę.

• Układ Y z warystorami i zabezpieczeniem termicznym: Trzy warystory montowane w układzie gwiazdy (Y) zintegrowane z termicznym odłącznikiem każdego toru – zapewniają skuteczną ochronę przed przepięciami i odłączają uszkodzony obwód w przypadku przegrzania.
• Ochrona Typ 2 (C): Spełnia wymagania normy dla ograniczników Typ 2, skutecznie tłumi przepięcia o wartości do 1500V DC i prądzie znamionowym 20kA – minimalizuje ryzyko uszkodzeń instalacji PV.
• Niezawodność i długowieczność: Solidna konstrukcja oraz zabezpieczenia termiczne wydłużają żywotność urządzenia, zapewniając ciągłą ochronę systemu fotowoltaicznego.
• Przeznaczony do instalacji DC: Przystosowany do pracy w obwodach prądu stałego, typowych dla systemów fotowoltaicznych – kompatybilny z większością falowników i modułów PV.
• Montaż na szynie DIN: Prosta instalacja w rozdzielnicy PV dzięki standardowemu mocowaniu na szynę TH35, ułatwiająca integrację z innymi elementami zabezpieczającymi.

Zgodność z Normami

Ogranicznik spełnia wymagania normy PN-EN 61643-11:2012 (Typ 2) oraz dyrektyw unijnych dotyczących bezpieczeństwa instalacji elektrycznych. Posiada deklarację zgodności CE, co potwierdza jego zgodność z obowiązującymi przepisami i standardami jakościowymi.

Zastosowanie

Ogranicznik przepięć ETITEC EM T2 PV 1500/20 Y RC znajduje zastosowanie w systemach fotowoltaicznych, gdzie konieczna jest ochrona przed przepięciami atmosferycznymi i łączeniowymi, mogącymi uszkodzić instalację.

• Ochrona systemów fotowoltaicznych (modułów PV) w instalacjach domowych i przemysłowych.
• Zabezpieczenie falowników i innych wrażliwych urządzeń przed szkodliwym wpływem przepięć DC.
• Instalacje PV zlokalizowane w obszarach o wysokiej aktywności burzowej lub narażone na częste zmiany obciążenia.
• Wykorzystanie w nowych instalacjach fotowoltaicznych oraz modernizacjach istniejących układów – jako element systemu ochrony przeciwprzepięciowej.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Urządzenie należy montować możliwie blisko chronionego urządzenia (falownika), na szynie DIN w rozdzielnicy PV. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie z instalacji. Po zamontowaniu sprawdzić poprawność połączeń oraz upewnić się, że wszystkie warystory są aktywne. W przypadku uszkodzenia któregokolwiek z warystorów (sygnałizowanego przez odłącznik termiczny) należy niezwłocznie wymienić ogranicznik. Zaleca się okresowe przeglądy stanu technicznego – szczególnie przed sezonem burzowym.

FAQ

• Jakie jest maksymalne napięcie pracy (Ucpv) dla tego ogranicznika? Maksymalne napięcie trwałej pracy wynosi 1500V DC, co pozwala na stosowanie go w większości instalacji fotowoltaicznych wysokiego napięcia.
• Czy ogranicznik posiada zabezpieczenie termiczne? Tak – każdy z trzech warystorów wyposażony jest w termiczny odłącznik, który odcina uszkodzony tor w przypadku przegrzania, zapobiegając awarii lub pożarowi.
• Czy urządzenie może być stosowane w instalacjach 1-fazowych? Tak – ogranicznik ETITEC EM T2 PV 1500/20 Y RC przeznaczony jest do ochrony systemów fotowoltaicznych DC, w tym instalacji 1-fazowych, zgodnie z normami Typu 2.
