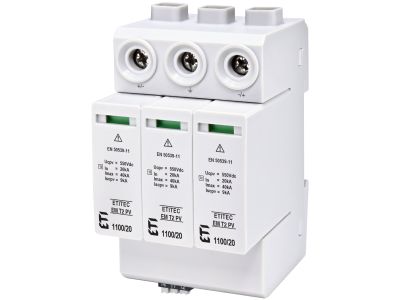

Ogranicznik przepięć PV, DC, ETITEC EM T2 PV 1100/20 Y RC, typ T2 (C) | 002440624 Eti

Opis i Kluczowe Cechy

Ogranicznik przepięć PV DC ETITEC EM T2 1100/20 Y RC (symbol 002440624, typ T2 (C)) to urządzenie przeznaczone do ochrony systemów fotowoltaicznych przed przepięciami atmosferycznymi i łączeniowymi. Wykonany w układzie Y z trzema warystorami wyposażonymi w zabezpieczenia termiczne (odłączniki), zapewnia skuteczną i długotrwałą ochronę instalacji PV. Produkt dedykowany do obwodów prądu stałego (DC) o napięciu do 1100V.

• Układ Y z warystorami i zabezpieczeniem termicznym: Trzy warystory w konfiguracji Y zapewniają równomierną ochronę wszystkich żył (L+, L-, PE), a zintegrowane odłączniki termiczne odłączają obwód w przypadku nadmiernego nagrzania, zapobiegając uszkodzeniom.
• Ochrona przed przepięciami atmosferycznymi i łączeniowymi: Skutecznie tłumi impulsy napięciowe powstające podczas wyładowań atmosferycznych (pośrednich) oraz w wyniku zmian w instalacji, chroniąc inwertery i moduły PV.
• Niezależna ochrona każdej żyły (L+/L-/PE): Rozdzielone tory ochrony dla przewodów dodatnich, ujemnych i ochronnych eliminują ryzyko zwarć i zakłóceń w instalacji.
• Zakres napięciowy 1100V DC: Przeznaczony do pracy w systemach fotowoltaicznych wysokiego napięcia, zgodnie z wymaganiami typowymi dla instalacji PV.
• Zmniejszenie ryzyka uszkodzeń instalacji PV: Ogranicza straty finansowe związane z awariami spowodowanymi przepięciami, wydłużając żywotność komponentów systemu.

Zgodność z Normami

Ogranicznik spełnia wymagania normy PN-EN 61643-11:2019-02 dotyczącej ochronników przepięć niskiego napięcia (Typ 2) oraz PN-EN 50539-11 dotyczącej ochronników do systemów PV. Posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z dyrektywami unijnymi.

Zastosowanie

Ogranicznik przepięć PV ETITEC EM T2 1100/20 Y RC znajduje zastosowanie w instalacjach fotowoltaicznych narażonych na przepięcia wywołane przez czynniki zewnętrzne i wewnętrzne.

• Ochrona inwerterów fotowoltaicznych – zabezpieczenie przed uszkodzeniami spowodowanymi przez przepięcia atmosferyczne lub łączeniowe.
• Zabezpieczenie modułów PV w systemach naziemnych i dachowych – redukcja ryzyka awarii związanych z wyładowaniami pośrednimi.
• Stosowanie w obiektach nieposiadających zewnętrznej instalacji odgromowej – skuteczna ochrona w miejscach bez dedykowanej ochrony piorunochronnej.
• Instalacje fotowoltaiczne o wysokim napięciu roboczym (do 1100V DC) – zapewnienie odpowiedniego poziomu ochrony w systemach średniego i dużego napięcia.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Urządzenie należy montować w obwodzie ochronnym prądu stałego (DC) pomiędzy modułami PV a inwerterem, możliwie jak najbliżej inwertera. Należy zapewnić odpowiedni przekrój przewodów połączeniowych (zgodny z prądem znamionowym) oraz zastosować złącza o właściwej klasie izolacji. Po montażu należy przeprowadzić testy funkcjonalne i pomiary rezystancji izolacji. Regularne przeglądy i konserwacja powinny być prowadzone zgodnie z zaleceniami producenta.

FAQ

• Jaki jest typ ochrony ogranicznika ETITEC EM T2 PV? Jest to ogranicznik Typ 2 (C) zgodny z normą PN-EN 61643-11, przeznaczony do ochrony przed przepięciami pośrednimi i łączeniowymi w instalacjach fotowoltaicznych.
• Czy ogranicznik wymaga dodatkowych zabezpieczeń? Tak – w obwodzie DC zaleca się stosowanie dodatkowych bezpieczników lub wyłączników nadprądowych o odpowiednich parametrach dobranych do instalacji.
• Jaki jest maksymalny prąd wyładowczy (Imax) ogranicznika? Maksymalny prąd wyładowczy nie został podany w danych produktu – należy zapoznać się z dokumentacją techniczną lub kartą katalogową w celu uzyskania dokładnych parametrów.
