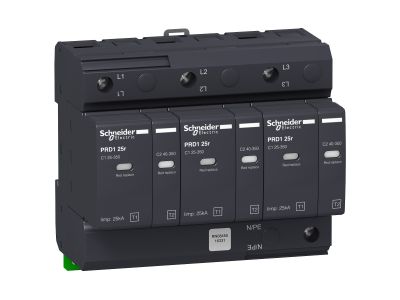

Ogranicznik przepięć PRD125r-T12-3 3-biegunowy Typ1+Typ2 25 kA ze stykiem | 16331 Schneider Electric

Przejdź na koniec galerii

Przejdź na początek galerii

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Producent

Schneider Electric

Kod

1076276

EAN

3606480060410

Kod Producenta

16331

Ogranicznik przepięć PRD125r-T12-3 3-biegunowy Typ1+Typ2 25 kA ze stykiem

Informacja o Produkcie

Opis i Kluczowe Cechy

Ogranicznik przepięć PRD125r-T12-3 (symbol 16331) to 3-biegunowy ogranicznik typu Typ1+Typ2 o prądzie wyładowczym 25 kA, wyposażony w styk sygnalizacyjny. Przeznaczony do kompleksowej ochrony instalacji niskiego napięcia przed przepięciami atmosferycznymi i łączeniowymi, zapewniając bezpieczeństwo podłączonych urządzeń.

Typ1+Typ2: Łączy ochronę przed bezpośrednim wyładowaniem atmosferycznym (Typ1) z ochroną przed przepięciami łączeniowymi (Typ2) – jedno urządzenie do pełnej ochrony obiektu.
Prąd wyładowczy 25 kA: Zdolność do bezpiecznego odprowadzenia prądu piorunowego o dużej energii, minimalizująca ryzyko uszkodzenia instalacji.
Styk sygnalizacyjny: Umożliwia zdalne monitorowanie stanu ogranicznika – szybka informacja o zadziałaniu bez konieczności wizualnej inspekcji.
3-biegunowa konfiguracja: Dedykowana do ochrony sieci trójfazowej (L1, L2, L3) – idealna do standardowych rozdzielnic w budynkach.
Kompaktowa konstrukcja: Montaż na szynie TH35 (DIN) w tablicach rozdzielczych – oszczędność miejsca i łatwa integracja z istniejącą aparaturą.

Zgodność z Normami

Ogranicznik przepięć PRD125r-T12-3 został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i posiada oznaczenie CE. Producent deklaruje zgodność z wymaganiami dla ograniczników przepięć stosowanych w instalacjach niskiego napięcia.

Zastosowanie

Ogranicznik przeznaczony jest do kompleksowej ochrony instalacji elektrycznej przed przepięciami pochodzenia atmosferycznego (wyładowania piorunowe) oraz łączeniowymi (załączanie dużych odbiorników). Sprawdza się szczególnie w:

Ochronie rozdzielnic głównych w budynkach mieszkalnych, biurowych i przemysłowych.
Zabezpieczeniu wrażliwych urządzeń elektronicznych, takich jak komputery, serwery, centrale telefoniczne, faksy, modemy.
Instalacjach w obiektach użyteczności publicznej, gdzie wymagana jest ciągłość zasilania i odporność na przepięcia.
Pracach modernizacyjnych istniejących tablic rozdzielczych, w celu podniesienia poziomu ochrony przed przepięciami.

Wskazówki Montażowe

Montaż ogranicznika przepięć może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) wewnątrz rozdzielnicy. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej strefie roboczej. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obciążalnością prądową i zaleceniami dokumentacji technicznej. Moment dokręcania zacisków musi być zgodny z wytycznymi producenta – zbyt słabe lub zbyt mocne dokręcenie może pogorszyć parametry ochrony.

FAQ

Czy ogranicznik posiada wbudowany styk sygnalizacyjny? Tak, model PRD125r-T12-3 jest wyposażony w styk sygnalizacyjny, który zmienia stan po zadziałaniu ogranicznika, umożliwiając zdalną kontrolę (np. do systemu BMS lub sygnalizacji optycznej).
Jaki jest maksymalny prąd wyładowczy? Urządzenie charakteryzuje się prądem wyładowczym 25 kA – wartość ta dotyczy próby dla fali 8/20 µs i zapewnia skuteczną ochronę przed typowymi przepięciami atmosferycznymi.
Do jakich instalacji jest przeznaczony ten ogranicznik? Przeznaczony do ochrony sieci niskiego napięcia (do 1000 V AC) w systemach TN-C, TN-S, IT, TT. Rekomendowany do rozdzielnic głównych i podrozdzielnic w obiektach wymagających ochrony przed wyładowaniami piorunowymi i przepięciami łączeniowymi.
