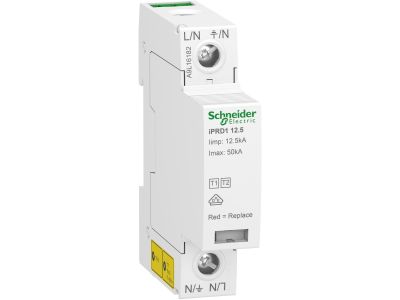

Ogranicznik przepięć PRD1 12.5R-T12-1 | A9L16182 Schneider Electric

Przejdź na koniec galerii

Przejdź na początek galerii

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Producent

Schneider Electric

Kod

1355704

EAN

3606481490193

Kod Producenta

A9L16182

Ogranicznik przepięć PRD1 12.5R-T12-1

Informacja o Produkcie

Opis i Kluczowe Cechy

Ogranicznik przepięć PRD1 12.5R-T12-1 (symbol A9L16182) to wysokowydajne urządzenie klasy I+II przeznaczone do ochrony instalacji elektrycznych przed przepięciami atmosferycznymi i łączeniowymi. Napięcie znamionowe 230/400V AC, zdolność wyładowcza 12,5 kA (8/20 µs) zapewnia skuteczną redukcję impulsów napięciowych do bezpiecznego poziomu. Montowany w systemach rozdzielczych niskiego napięcia zgodnie z normami ochrony przeciwprzepięciowej.

Klasa I+II (typ 1+2): Kompleksowa ochrona od strony sieci oraz od strony odbiorników – eliminuje ryzyko uszkodzeń spowodowanych wyładowaniami atmosferycznymi i zwarciami.
Zdolność wyładowcza 12,5 kA: Wysoka odporność na impulsy prądowe o kształcie 8/20 µs gwarantuje długotrwałą ochronę przeciwprzepięciową.
Napięcie znamionowe 230/400V AC: Zgodne z wymaganiami sieci jednofazowych i trójfazowych – uniwersalne zastosowanie w instalacjach budynków.
Szybka reakcja: Minimalny czas odpowiedzi ogranicznika (100 ns) minimalizuje ryzyko uszkodzeń urządzeń wrażliwych na przepięcia.
Montaż na szynie DIN 35 mm: Prosta instalacja w rozdzielnicach bez konieczności dodatkowych adapterów.

Zgodność z Normami

Ogranicznik PRD1 12.5R-T12-1 spełnia wymagania normy PN-EN 61643-11:2013-03 (Ochrona przeciwprzepięciowa – urządzenia niskonapięciowe – wymagania i badania) oraz posiada deklarację zgodności CE. Zastosowanie klasy I+II odpowiada wymaganiom normy PN-IEC 61024-1 dla ochrony odgromowej.

Zastosowanie

Urządzenie przeznaczone jest do ochrony instalacji elektrycznych w budynkach mieszkalnych, użyteczności publicznej, przemysłowych oraz w systemach energetycznych przed skutkami przepięć.

Ochrona rozdzielnic głównych i podrozdzielnic budynków.
Zabezpieczenie wrażliwej elektroniki (komputery, systemy automatyki, urządzenia pomiarowe).
Ochrona urządzeń AGD i RTV w instalacjach domowych.
Stosowanie w systemach zasilania awaryjnego i UPS.

Wskazówki Montażowe

Montaż i podłączenie ogranicznika powinno być wykonane przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami dotyczącymi ochrony przeciwprzepięciowej. Urządzenie należy montować możliwie blisko głównego wyłącznika różnicowoprądowego (RCD) lub rozłącznika przeciwprzepięciowego. Połączenia należy wykonać przewodami o odpowiednim przekroju (min. 6 mm² dla prądów udarowych). Po montażu sprawdzić poprawność połączeń i przeprowadzić testy działania zgodnie z dokumentacją techniczną producenta.

FAQ

Jaka jest różnica między klasami I, II i III ograniczników? Klasa I (typ 1) chroni przed bezpośrednimi wyładowaniami atmosferycznymi, klasa II (typ 2) przed przepięciami łączeniowymi, a klasa III (typ 3) – przed przepięciami resztkowymi. Ogranicznik PRD1 12.5R-T12-1 łączy klasy I+II, zapewniając kompleksową ochronę.
Czy ogranicznik wymaga okresowej konserwacji? Nie wymaga konserwacji, jednak zaleca się okresowe sprawdzanie stanu połączeń i wizualną ocenę stanu obudowy podczas przeglądów instalacji elektrycznej.
Czy można stosować ten ogranicznik w instalacjach trójfazowych? Tak, urządzenie jest przystosowane do pracy w sieciach 230/400V AC, zarówno jednofazowych, jak i trójfazowych (zastosowanie w układzie 4-biegunowym).
