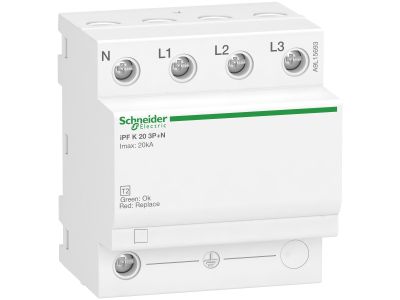

Ogranicznik przepięć PF20 3P+N 340V | A9L15693 Schneider Electric

Opis i Kluczowe Cechy

Ogranicznik przepięć PF20 3P+N 340V o numerze katalogowym A9L15693 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o kompleksowej ochronie systemów elektroenergetycznych. Urządzenie to pełni kluczową rolę w zabezpieczaniu czułych odbiorników elektrycznych oraz elektronicznych przed niszczącym działaniem przepięć przejściowych. Konstrukcja 3P+N (trójfazowa z torem neutralnym) pozwala na pełną ochronę układów sieciowych, zapewniając bezpieczeństwo zarówno w przypadku wyładowań atmosferycznych, jak i przepięć łączeniowych wynikających z awarii lub operacji w sieciach przesyłowych.

• Napięcie znamionowe 340V: Gwarantuje stabilną pracę w standardowych systemach zasilania, oferując margines bezpieczeństwa niezbędny do ochrony przed wahaniami napięcia.
• Konfiguracja 3P+N: Umożliwia jednoczesne zabezpieczenie wszystkich faz oraz przewodu neutralnego, co jest standardem w nowoczesnych instalacjach przemysłowych i domowych.
• Wysoka jakość wykonania: Jako produkt marki Schneider Electric, ogranicznik charakteryzuje się precyzją wykonania i trwałością komponentów wewnętrznych.
• Kompaktowa budowa: Urządzenie zostało zaprojektowane tak, aby zajmować optymalną ilość miejsca w rozdzielnicy, ułatwiając organizację aparatury modułowej.

Zgodność z Normami

Ogranicznik PF20 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury modułowej i ochrony przeciwprzepięciowej. Spełnienie tych standardów gwarantuje, że urządzenie zadziała w sposób przewidywalny w krytycznych momentach, minimalizując ryzyko uszkodzenia mienia oraz przestojów w pracy instalacji. Produkt posiada certyfikację potwierdzającą jego zdolność do odprowadzania prądów udarowych bez uszczerbku dla integralności systemu elektrycznego.

Zastosowanie

Ogranicznik przepięć Schneider Electric znajduje szerokie zastosowanie w sektorze budownictwa mieszkaniowego, komercyjnego oraz w lekkim przemyśle. Jest on niezbędnym elementem w miejscach, gdzie wykorzystuje się kosztowną elektronikę, taką jak systemy automatyki budynkowej, serwery, sprzęt RTV/AGD czy zaawansowane układy sterowania przemysłowego. Dzięki swojej charakterystyce, model PF20 skutecznie niweluje skutki przepięć powstałych w wyniku uderzeń piorunów w linie napowietrzne oraz przepięć komutacyjnych generowanych przez pracę dużych maszyn elektrycznych w sąsiedztwie instalacji.

Wskazówki Montażowe

Prawidłowy montaż jest warunkiem koniecznym dla skuteczności ochrony przeciwprzepięciowej. Ogranicznik PF20 jest przystosowany do montażu na standardowej szynie DIN (TH35), co pozwala na szybką integrację z większością nowoczesnych rozdzielnic. Podczas instalacji należy zwrócić szczególną uwagę na:

• Długość przewodów przyłączeniowych: Zgodnie z zasadą kaskadowości i fizyką wyładowań, przewody łączące ogranicznik z szynami zasilającymi powinny być jak najkrótsze (poniżej 50 cm), aby zminimalizować impedancję pętli.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Przekrój przewodów: Zaleca się stosowanie przewodów o przekroju dostosowanym do spodziewanych prądów wyładowczych, co zapewnia bezpieczne odprowadzenie energii do uziomu.
• Koordynacja: W przypadku rozbudowanych systemów należy pamiętać o koordynacji energetycznej z innymi stopniami ochrony w instalacji.

FAQ

• Czy ogranicznik PF20 chroni przed bezpośrednim uderzeniem pioruna w budynek? Urządzenie to jest zaprojektowane do redukcji przepięć indukowanych oraz łączeniowych. W przypadku bezpośredniego uderzenia pioruna w instalację odgromową budynku, ogranicznik ten stanowi istotny element wielostopniowego systemu ochrony.
• Jak często należy sprawdzać stan ogranicznika? Zaleca się regularną inspekcję wzrokową wskaźnika stanu na czole urządzenia, szczególnie po gwałtownych burzach lub awariach w sieci zasilającej.
• Czy urządzenie wymaga dodatkowych bezpieczników? Ogranicznik powinien być dobezpieczony zgodnie z wytycznymi producenta zawartymi w dokumentacji technicznej, o ile prąd zwarciowy w punkcie montażu przekracza dopuszczalne wartości.
