Ogranicznik przepięć OVR TNQ, pro M compact | 7242332 ABB

Alternatywny kod produktu: 7242332

Opis i Kluczowe Cechy

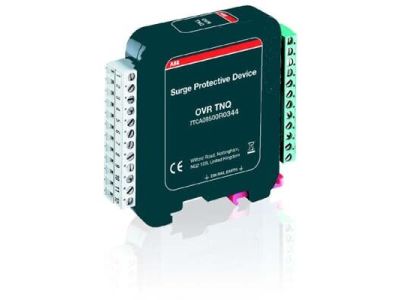

Ogranicznik przepięć OVR TNQ pro M compact (symbol 7242332) to kompaktowe urządzenie klasy II typu 2, dedykowane do instalacji w systemach TN/TT. Montowany na szynie DIN w obudowie o szerokości 1 modułu (18 mm) stanowi skuteczną ochronę przed przepięciami w instalacjach elektrycznych.

• Klasa II, typ 2: Chroni przed przepięciami atmosferycznymi i łączeniowymi w instalacjach niskiego napięcia, redukując ryzyko uszkodzenia odbiorników.
• Napięcie pracy 230/400V AC: Kompatybilny z większością instalacji jedno- i trójfazowych w budynkach mieszkalnych i przemysłowych.
• Maksymalny prąd wyładowania 10kA (8/20µs): Wysoka odporność na udary prądowe zapewnia długotrwałą ochronę układów elektrycznych.
• Poziom ochrony napięciowej Up ≤1,5kV: Ogranicza napięcie do bezpiecznego poziomu, chroniąc wrażliwe urządzenia elektroniczne.
• Wskaźnik termiczny: Sygnalizuje konieczność wymiany po zużyciu lub uszkodzeniu, ułatwiając utrzymanie ciągłości ochrony.

Zgodność z Normami

Ogranicznik spełnia wymagania normy IEC 61643-11 dotyczącej ochrony przed przepięciami w instalacjach niskiego napięcia. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Ogranicznik OVR TNQ pro M compact znajduje zastosowanie w instalacjach elektrycznych wymagających skutecznej ochrony przed przepięciami.

• Instalacje domowe i mieszkaniowe – zabezpieczenie odbiorników wrażliwych (TV, komputery, AGD).
• Obiekty przemysłowe i biurowe – ochrona układów sterowania i maszyn.
• Systemy fotowoltaiczne – zabezpieczenie falowników i modułów PV.
• Rozdzielnice budynków użyteczności publicznej – ochrona wyłączników różnicowoprądowych i innych aparatów.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w chronionej instalacji. Urządzenie należy zamontować na szynie DIN w miejscu łatwo dostępnym do kontroli. Należy zapewnić odpowiednią wentylację, aby uniknąć przegrzania. Po montażu sprawdzić funkcjonowanie wskaźnika termicznego. W przypadku uszkodzenia należy bezzwłocznie wymienić ogranicznik.

FAQ

• Jakie jest napięcie pracy ogranicznika? Ogranicznik jest przeznaczony do pracy z napięciem 230/400V AC, co odpowiada typowym instalacjom jedno- i trójfazowym.
• Czy ogranicznik wymaga konserwacji? Nie wymaga konserwacji, jednak zaleca się okresowe sprawdzanie stanu wskaźnika termicznego, który sygnalizuje konieczność wymiany.
• Jakie jest zalecane miejsce montażu? Najlepiej montować bezpośrednio przed chronionym urządzeniem lub w rozdzielnicy, w miejscu chronionym przed wilgocią i nadmiernym zapyleniem.
