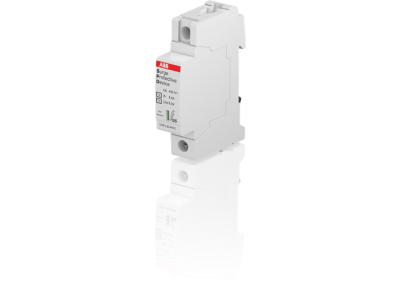

Ogranicznik przepięć OVR T2-T3 20-440 P QS, pro M compact | 2CTB803871R1100 ABB

Alternatywny kod produktu: 2CTB803871R1100

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR T2-T3 20-440 P QS (symbol 2CTB803871R1100) to zaawansowane urządzenie zintegrowane z klasami T2 (ochrona wtórna) i T3 (dodatkowa ochrona końcowa) przeznaczone do ochrony urządzeń elektrycznych przed uszkodzeniami spowodowanymi przepięciami. Zapewnia skuteczną ochronę w sieciach 230/400V AC przy maksymalnym napięciu trwałym 440V AC. Kompaktowa konstrukcja **pro M compact** ułatwia montaż w ograniczonej przestrzeni, np. w rozdzielnicach modułowych.

• Klasa ochrony T2-T3: Podwójna ochrona – klasa T2 blokuje przepięcia pośrednie, klasa T3 chroni urządzenia końcowe przed przepięciami resztkowymi.
• Zakres napięcia trwałego 20-440V AC: Dopasowany do standardowych sieci niskiego napięcia, zapewniającego stabilną pracę w instalacjach 230/400V.
• Kompaktowa konstrukcja pro M compact: Zajmuje tylko 1 moduł na szynie DIN, co oszczędza miejsce w rozdzielnicy.
• Wyłącznik termiczny: Automatyczne odłączenie w przypadku przegrzania układu ochronnego, zwiększające bezpieczeństwo instalacji.
• Złącze QS (quick-connect): Szybki i bezpieczny montaż dzięki systemowi zaciskania bez śrub, skracający czas instalacji.

Zgodność z Normami

Ogranicznik spełnia wymagania normy PN-EN 61643-11:2012-08 dotyczącej ochrony przeciwprzepięciowej oraz posiada certyfikat CE. Zgodny z dyrektywami UE w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Ogranicznik przepięć OVR T2-T3 20-440 P QS przeznaczony jest do ochrony wrażliwych urządzeń elektrycznych i elektronicznych w instalacjach niskiego napięcia.

• Ochrona odbiorników końcowych (np. komputery, telewizory, systemy automatyki) przed przepięciami atmosferycznymi i łączeniowymi.
• Instalacje w budynkach mieszkalnych, biurowych i przemysłowych – szczególnie w miejscach narażonych na częste występowanie przepięć.
• Ochrona układów sterowania, falowników, napędów oraz innych urządzeń wrażliwych na wahania napięcia.
• Zastosowanie w rozdzielnicach modułowych, szafach sterowniczych i skrzynkach przyłączeniowych.

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia w obwodzie. Urządzenie należy zamontować na szynie DIN w pozycji pionowej, zgodnie z oznaczeniami na obudowie. Złącza wejściowe (L, N, PE) należy podłączyć do odpowiednich przewodów fazowych, neutralnego i ochronnego, zachowując właściwą kolejność. System QS umożliwia szybkie podłączenie przewodów bez użycia narzędzi – wystarczy wsunąć przewód do złącza i docisnąć dźwignię. Po montażu należy przeprowadzić próbę działania oraz sprawdzić ciągłość połączeń ochronnych.

FAQ

• Czy ogranicznik wymaga dodatkowego zabezpieczenia topikowego? Tak – zaleca się stosowanie bezpiecznika topikowego o charakterystyce gG/gL o wartości dobranej do prądu znamionowego instalacji, umieszczonego przed ogranicznikiem w obwodzie zasilającym.
• Jaka jest maksymalna trwała wartość napięcia (U_C)? Maksymalne trwałe napięcie pracy wynosi 440V AC, co pozwala na stosowanie w standardowych sieciach 230/400V AC.
• Czy ogranicznik działa w obu kierunkach? Tak – ochrona jest symetryczna, działa zarówno dla przepięć dodatnich, jak i ujemnych względem ziemi.
