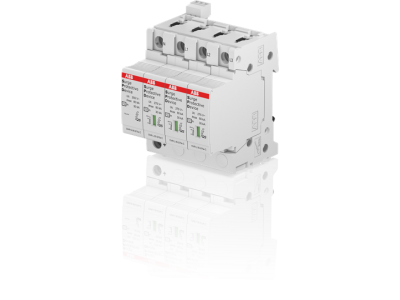

Ogranicznik przepięć OVR T2 N3 80-275s P TS QS, pro M compact | 2CTB815708R1000 ABB

Alternatywny kod produktu: 2CTB815708R1000

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR T2 N3 80-275s P TS QS (symbol 2CTB815708R1000) to zaawansowane urządzenie klasy T2 według normy IEC 61643-11, przeznaczone do ochrony instalacji elektrycznych niskiego napięcia (nN) przed szkodliwymi przepięciami atmosferycznymi i łączeniowymi. Zapewnia ochronę obwodów jednofazowych w zakresie napięć 80–275V AC, co czyni go idealnym rozwiązaniem dla instalacji domowych, biurowych i przemysłowych.

• Klasa T2 według IEC 61643-11: Zapewnia skuteczną ochronę przed przepięciami o wysokiej energii, redukując ryzyko uszkodzenia podłączonych urządzeń.
• Zakres napięć 80–275V AC: Kompatybilny z większością standardowych instalacji niskonapięciowych w budynkach.
• Technologia TS (Thermally Protected): Wbudowana ochrona termiczna zapobiega przegrzaniu w przypadku długotrwałego przepięcia, podwyższając bezpieczeństwo użytkowania.
• Konstrukcja P (plug-in): Szybki i łatwy montaż dzięki systemowi wtykowemu, bez konieczności użycia dodatkowych narzędzi.
• Złącza QS (Quick Safe): Bezpieczne i pewne połączenie z przewodami, minimalizujące ryzyko zwarcia podczas montażu.

Zgodność z Normami

Ogranicznik spełnia wymagania normy PN-EN 61643-11:2013-02 oraz IEC 61643-11, co potwierdza jego zgodność z międzynarodowymi standardami ochrony przeciwprzepięciowej. Posiada oznaczenie CE i jest przeznaczony do stosowania w instalacjach zgodnych z normami europejskimi.

Zastosowanie

Ogranicznik OVR T2 N3 80-275s P TS QS znajduje zastosowanie w szerokim zakresie instalacji elektrycznych, gdzie wymagana jest skuteczna ochrona przed przepięciami.

• Instalacje domowe i mieszkaniowe – ochrona sprzętu RTV, AGD oraz oświetlenia przed przepięciami atmosferycznymi.
• Biura i budynki użyteczności publicznej – zabezpieczenie serwerów, komputerów oraz systemów automatyki budynkowej.
• Przemysł – ochrona maszyn i urządzeń wrażliwych na wahania napięcia, takich jak falowniki, napędy czy sterowniki PLC.
• Instalacje fotowoltaiczne – ochrona falowników i innych komponentów przed przepięciami generowanymi przez systemy PV.

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Urządzenie należy montować w obwodzie zasilającym bezpośrednio za głównym wyłącznikiem nadprądowym, przed chronionymi urządzeniami. Zaleca się stosowanie przewodów o odpowiednim przekroju (zgodnie z instrukcją producenta) oraz dokręcanie złącz z zalecanym momentem obrotowym. Po montażu należy przeprowadzić testy działania, sprawdzając ciągłość połączeń i brak zwarć.

FAQ

• Jaka jest maksymalna zdolność wyładowcza ogranicznika? Dokładna wartość nie została podana w danych produktu, jednak zgodnie z normą IEC 61643-11 klasa T2 gwarantuje zdolność wyładowczą co najmniej 20 kA (8/20 µs).
• Czy ogranicznik wymaga dodatkowych zabezpieczeń? Tak – zaleca się stosowanie go w połączeniu z odpowiednimi bezpiecznikami lub wyłącznikami nadprądowymi w celu zapewnienia pełnej ochrony obwodu.
• Jakie są zalecane odstępy między ogranicznikami w instalacji? Według dobrej praktyki inżynierskiej, ograniczniki klasy T2 powinny być montowane w pobliżu chronionych urządzeń, a w przypadku długich linii zasilających zaleca się stosowanie dodatkowych ograniczników klasy T1 w punkcie wejścia instalacji.
