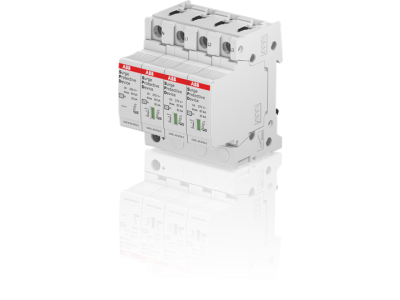

Ogranicznik przepięć OVR T2 N3 80-275s P QS, pro M compact | 2CTB815708R2200 ABB

Alternatywny kod produktu: 2CTB815708R2200

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR T2 N3 80-275s P QS (symbol 2CTB815708R2200) to urządzenie klasy II przeznaczone do ochrony instalacji elektrycznych przed przepięciami łączeniowymi i atmosferycznymi. Zapewnia ochronę obwodów jednofazowych w zakresie napięć 80-275V AC. Wersja pro M compact charakteryzuje się kompaktową budową, co ułatwia montaż w rozdzielnicach modułowych.

• Klasa ochrony II (T2): Skuteczna ochrona przed przepięciami o umiarkowanej energii, typowych dla wyładowań atmosferycznych i zwarć w sieci.
• Zakres napięć 80-275V AC: Przeznaczony do pracy w instalacjach jednofazowych o napięciu znamionowym 230V z uwzględnieniem wahań sieci.
• Modułowa budowa (pro M compact): Kompaktowe wymiary ułatwiają instalację w rozdzielnicach modułowych o ograniczonej przestrzeni.
• Wyposażenie w zaciski QS (quick connect): Szybki i pewny montaż bez konieczności użycia narzędzi – wystarczy wsunięcie przewodu pod zacisk.
• Trwała ochrona: Wysoka odporność na wielokrotne wyładowania, zapewniająca długotrwałą ochronę obwodów.

Zgodność z Normami

Ogranicznik spełnia wymagania normy PN-EN 61643-11:2013-01 dotyczącej ochrony przeciwprzepięciowej klasy II. Posiada deklarację zgodności CE oraz certyfikaty potwierdzające zgodność z międzynarodowymi standardami ochrony przeciwprzepięciowej.

Zastosowanie

Ogranicznik przepięć OVR T2 N3 80-275s P QS przeznaczony jest do ochrony przed przepięciami w instalacjach elektrycznych niskiego napięcia.

• Ochrona obwodów zasilających urządzenia wrażliwe na przepięcia (np. komputery, sterowniki PLC, systemy automatyki).
• Zabezpieczenie instalacji oświetleniowych LED i tradycyjnych przed uszkodzeniami spowodowanymi przez przepięcia.
• Ochrona obwodów gniazd wtykowych w budynkach mieszkalnych i komercyjnych.
• Stosowanie w rozdzielnicach budynkowych, przemysłowych oraz w szafach sterowniczych maszyn.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowaną osobę z uprawnieniami SEP w zakresie instalacji elektrycznych. Urządzenie należy zamontować na szynie DIN w rozdzielnicy, zachowując minimalne odstępy montażowe zgodne z dokumentacją techniczną. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w chronionej instalacji. Zaciski QS umożliwiają szybki montaż – przewody należy wsunąć pod zaciski i ręcznie dociągnąć. Po montażu należy sprawdzić poprawność połączeń i przeprowadzić testy ochronne zgodnie z wytycznymi producenta.

FAQ

• Jaki jest zakres napięć znamionowych ogranicznika? Urządzenie pracuje w zakresie napić 80-275V AC, co obejmuje typowe instalacje jednofazowe 230V.
• Czy ogranicznik wymaga dodatkowych zabezpieczeń? Tak – zgodnie z normami instalacja ogranicznika powinna być poprzedzona zabezpieczeniem nadprądowym (np. bezpiecznikiem topikowym lub wyłącznikiem nadprądowym) o odpowiednim prądzie znamionowym.
• Jak często należy wymieniać ogranicznik? Żywotność ogranicznika zależy od częstotliwości występowania przepięć. W normalnych warunkach eksploatacji wymiana zalecana jest co 5-10 lat, jednak po wystąpieniu silnego przepięcia należy przeprowadzić kontrolę stanu technicznego.
