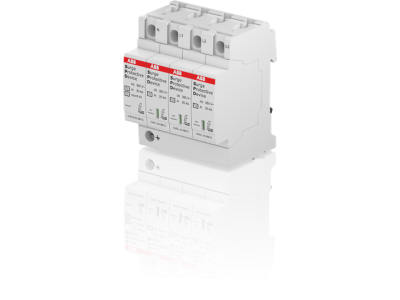

Ogranicznik przepięć OVR T2 N3 40-350 P QS, pro M compact | 2CTB803883R1100 ABB

Alternatywny kod produktu: 2CTB803883R1100

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR T2 N3 40-350 P QS (symbol 2CTB803883R1100) to kompaktowy moduł dedykowany do ochrony instalacji elektrycznych przed przepięciami atmosferycznymi i łączeniowymi. Zapewnia trójfazową ochronę klasy T2 zgodnie z normą PN-EN 61643-11. Wyposażony w moduł wymienny P (plug-in) z systemem QS do szybkiej wymiany bez konieczności odłączania przewodów.

• Klasa T2 (ochrona pośrednia): Redukuje przepięcia do poziomu bezpiecznego dla odbiorników, chroniąc wrażliwe urządzenia elektroniczne i instalacje przemysłowe.
• Zakres napięcia 40-350V AC: Kompatybilny z sieciami trójfazowymi 230/400V, obejmując standardowe napięcia europejskich instalacji.
• Modułowy system plug-in P z QS: Umożliwia błyskawiczną wymianę zużytego modułu bez konieczności demontażu całej obudowy, minimalizując czas przestoju instalacji.
• Kompaktowa konstrukcja: Zajmuje jedynie jedno pole w rozdzielnicy, oszczędzając miejsce i upraszczając montaż w szafach sterowniczych.
• Złącza śrubowe: Umożliwiają pewne i trwałe podłączenie przewodów o przekroju do 6 mm², zapewniając niską rezystancję kontaktów.

Zgodność z Normami

Ogranicznik spełnia wymagania normy PN-EN 61643-11 dotyczącej ochrony przeciwprzepięciowej klasy T2. Posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z normami europejskimi.

Zastosowanie

OVR T2 N3 40-350 P QS dedykowany jest do ochrony instalacji elektrycznych niskiego napięcia, gdzie wymagana jest skuteczna ochrona przed przepięciami.

• Ochrona rozdzielnic budynków mieszkalnych i komercyjnych przed przepięciami atmosferycznymi i łączeniowymi.
• Zabezpieczenie instalacji przemysłowych zasilających wrażliwe urządzenia elektroniczne (PLC, falowniki, systemy sterowania).
• Ochrona obwodów zasilających maszyny i urządzenia wymagające niezawodności działania.
• Stosowanie w szafach sterowniczych i pomieszczeniach technicznych jako element układu ochrony przeciwprzepięciowej.

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP zgodnie z obowiązującymi przepisami. Urządzenie należy zamontować na szynie DIN w rozdzielnicy, zachowując odpowiednie odstępy między sąsiednimi modułami. Podłączenie przewodów należy wykonać z zachowaniem biegunowości (L1, L2, L3, N) do złącz śrubowych, dokręcając je momentem 2,5 Nm. Po montażu przeprowadzić testy funkcjonalne zgodnie z dokumentacją producenta. Regularnie sprawdzać stan modułu wymiennego – wymianę przeprowadzać przy odłączonym napięciu.

FAQ

• Czy ogranicznik OVR T2 N3 wymaga dodatkowych zabezpieczeń? Tak, zaleca się stosowanie wstępnej ochrony klasy T1 (np. iskiernikowego ogranicznika w głównej rozdzielnicy) oraz zabezpieczenia nadprądowego zgodnie z wymaganiami normy PN-HD 60364-5-53.
• Jaki jest maksymalny prąd wyładowczy? Maksymalny prąd wyładowczy nie został określony w danych produktu. Należy zapoznać się z kartą katalogową lub dokumentacją techniczną w celu uzyskania dokładnych parametrów.
• Czy moduł P z QS można wymieniać podczas pracy instalacji? Tak – system QS (Quick Safe) umożliwia wymianę modułu bez konieczności odłączania przewodów, co skraca czas przestoju i zwiększa bezpieczeństwo personelu.
