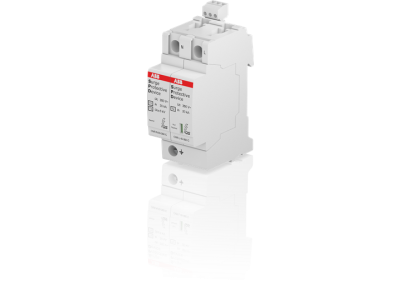

Ogranicznik przepięć OVR T2 N1 40-350 P TS QS, pro M compact | 2CTB803882R1300 ABB

Alternatywny kod produktu: 2CTB803882R1300

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR T2 N1 40-350 P TS QS (symbol 2CTB803882R1300) to urządzenie klasy T2 do ochrony instalacji elektrycznych przed przepięciami atmosferycznymi i łączeniowymi. Przeznaczony do montażu w rozdzielnicach niskiego napięcia, zapewnia ochronę obwodów jednofazowych o napięciu roboczym 40-350V AC. Wbudowany system sygnalizacji (TS) oraz wyłącznik bezpiecznikowy QS ułatwiają monitorowanie stanu ochrony i szybką wymianę w razie konieczności.

• Klasa T2 – ochrona przeciwprzepięciowa: Redukuje zagrożenie uszkodzeniem urządzeń wrażliwych (np. elektroniki, sterowników) poprzez odprowadzenie przepięć doziemnych i międzyfazowych.
• Zakres napięcia 40-350V AC: Kompatybilny z większością instalacji elektrycznych w budynkach mieszkalnych, przemysłowych i biurowych.
• System sygnalizacji TS: Wizualne wskazanie stanu ochrony – zielona dioda sygnalizuje prawidłową pracę, czerwona awarię ogranicznika.
• Wyłącznik bezpiecznikowy QS: Umożliwia szybkie odłączenie ogranicznika w celu wymiany bez konieczności wyłączania całej instalacji.
• Pro M compact – kompaktowa budowa: Zajmuje niewielką przestrzeń w rozdzielnicy, ułatwiając montaż w miejscach o ograniczonej ilości miejsca.

Zgodność z Normami

Ogranicznik spełnia wymagania normy PN-EN 61643-11:2012 dla ograniczników przepięć klasy T2. Posiada deklarację zgodności CE oraz jest zgodny z dyrektywami unijnymi dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Ogranicznik przepięć OVR T2 N1 40-350 P TS QS to kluczowy element w systemach ochrony przeciwprzepięciowej instalacji elektrycznych.

• Ochrona obwodów zasilających urządzenia elektroniczne (komputery, serwery, systemy alarmowe).
• Zabezpieczenie instalacji w budynkach mieszkalnych i biurowych przed skutkami wyładowań atmosferycznych.
• Ochrona maszyn i urządzeń przemysłowych wrażliwych na przepięcia (np. napędy, sterowniki PLC).
• Stosowanie w rozdzielnicach niskiego napięcia jako element systemu ochrony wielostopniowej (współpraca z klasami T1 i T3).

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP zgodnie z obowiązującymi przepisami. Urządzenie należy zamontować w rozdzielnicy niskiego napięcia, na szynie DIN, zgodnie z kierunkiem przepływu energii. Przed montażem należy upewnić się, że napięcie robocze instalacji mieści się w zakresie 40-350V AC. Po zainstalowaniu sprawdzić działanie sygnalizacji (TS) i wyłącznika QS. Wymianę ogranicznika przeprowadzać przy odłączonym napięciu – system QS umożliwia szybkie odłączenie bez konieczności demontażu całego układu.

FAQ

• Czy ogranicznik wymaga okresowej wymiany? Tak, zalecana jest wymiana co 5-10 lat lub po wystąpieniu przepięcia, którego wartość przekroczyła zdolność ochronną urządzenia. Sygnalizacja TS ułatwia monitoring stanu.
• Czy ogranicznik chroni przed wszystkimi rodzajami przepięć? Urządzenie klasy T2 chroni głównie przed przepięciami atmosferycznymi i łączeniowymi. W systemach wymagających ochrony wielostopniowej zaleca się współpracę z klasami T1 i T3.
• Jakie jest maksymalne trwałe napięcie robocze? Maksymalne trwałe napięcie robocze wynosi 350V AC – zgodnie z parametrami urządzenia.
