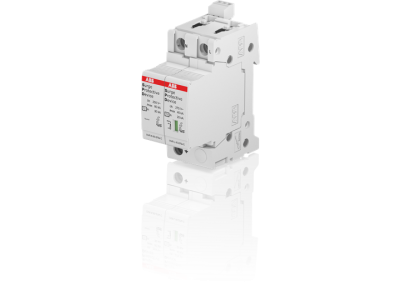

Ogranicznik przepięć OVR T2 N1 40-275s P TS QS, pro M compact | 2CTB815704R0400 ABB

Alternatywny kod produktu: 2CTB815704R0400

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR T2 40-275s (symbol 2CTB815704R0400) to urządzenie klasy T2 przeznaczone do ochrony instalacji elektrycznych niskiego napięcia przed przepięciami atmosferycznymi i łączeniowymi. Wyposażony w wymienne moduły TS i QS zapewnia elastyczność konfiguracji oraz ułatwia konserwację. Zintegrowana sygnalizacja stanu pracy (zielona – sprawne, czerwona – uszkodzone) pozwala na szybką weryfikację działania ochrony.

• Klasa T2: Zapewnia ochronę przed przepięciami średniej wielkości – standardowe rozwiązanie w instalacjach budynkowych i przemysłowych.
• Modułowa budowa TS/QS: Wymienne moduły ułatwiają modernizację systemu ochrony i skracają czas przestoju w razie awarii.
• Sygnalizacja stanu pracy: Widoczny wskaźnik LED sygnalizuje sprawność urządzenia, minimalizując ryzyko braku ochrony.
• Napięcie znamionowe 275V: Kompatybilny z sieciami 230V/400V, dostosowany do standardowych instalacji europejskich.
• Prąd znamionowy 40kA: Wysoka zdolność wyładowania zapewnia skuteczną ochronę nawet przy silnych impulsach.

Zgodność z Normami

Ogranicznik spełnia wymagania normy EN 61643-11:2012 (klasa T2) oraz dyrektyw unijnych, posiadając oznaczenie CE. Został zaprojektowany zgodnie z międzynarodowymi standardami ochrony przeciwprzepięciowej.

Zastosowanie

Ogranicznik OVR T2 40-275s znajduje zastosowanie w instalacjach elektrycznych wymagających skutecznej ochrony przed przepięciami.

• Ochrona rozdzielnic budynkowych i przemysłowych przed przepięciami atmosferycznymi.
• Zabezpieczenie obwodów zasilających wrażliwe urządzenia (np. układy sterowania, serwery).
• Stosowanie w systemach fotowoltaicznych i instalacjach zasilających maszyny.
• Montaż w tablicach rozdzielczych budynków mieszkalnych i komercyjnych.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z wytycznymi producenta zawartymi w dokumentacji technicznej. Urządzenie należy montować na szynie DIN w miejscu narażonym na przepięcia (np. blisko wejścia kabla zasilającego). Przed instalacją należy upewnić się, że napięcie instalacji jest zgodne z parametrami ogranicznika. Po zamontowaniu należy sprawdzić działanie sygnalizacji stanu pracy. Regularna kontrola stanu modułów TS/QS zalecana co 12 miesięcy.

FAQ

• Jaka jest różnica między klasami T1, T2 i T3? Klasa T2 (jak OVR T2 40-275s) zapewnia ochronę średniego poziomu – stosowana głównie w instalacjach budynkowych jako uzupełnienie ochrony klasy T1. Klasa T1 stosowana jest przy bezpośrednim uderzeniu pioruna, a T3 w obwodach wrażliwych urządzeń.
• Czy ogranicznik wymaga dodatkowych zabezpieczeń? Tak – zaleca się stosowanie poprzedzającej ochrony klasy T1 (np. ogranicznika w instalacji zewnętrznej) oraz zabezpieczenia zwarciowego dobranego zgodnie z dokumentacją.
• Jak długo działają moduły TS/QS? Okres eksploatacji zależy od warunków środowiskowych i ilości wystąpienia przepięć. Zaleca się okresowe przeglądy co 12 miesięcy i wymianę w przypadku uszkodzenia sygnalizowanego przez czerwony wskaźnik.
