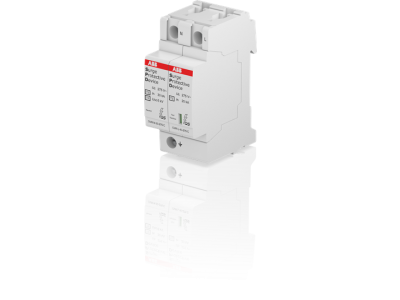

Ogranicznik przepięć OVR T2 N1 40-275 P QS, pro M compact | 2CTB803872R1100 ABB

Alternatywny kod produktu: 2CTB803872R1100

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR T2 N1 40-275 P QS (symbol 2CTB803872R1100) w kompaktowej obudowie modułowej to urządzenie klasy T2 przeznaczone do ochrony instalacji elektrycznych przed przepięciami atmosferycznymi i łączeniowymi. Zapewnia ochronę fazy N-PE w układach sieci TN-S, TN-C-S i TT. Wysoka jakość wykonania oraz zgodność z normami gwarantują skuteczną ochronę wrażliwej aparatury.

• Klasa ochrony T2: Wysoka odporność na impulsy prądowe o wartości do 20 kA (8/20 µs) – skuteczna ochrona przed przepięciami pośrednimi.
• Zakres napięć 40-275V: Stosowany w sieciach jednofazowych i trójfazowych o napięciu znamionowym do 275V względem ziemi.
• Obudowa modułowa kompaktowa: Zajmuje jedynie 1 moduł na szynie DIN – oszczędność miejsca w rozdzielnicy.
• Sposób montażu QS (szybkozacisk): Umożliwia szybki i bezproblemowy montaż bez użycia narzędzi, co przyspiesza prace instalacyjne.
• Wskaźnik stanu pracy: Zielony pasek sygnalizuje prawidłowe działanie, ułatwiając diagnostykę i konserwację.

Zgodność z Normami

Ogranicznik spełnia wymagania normy PN-EN 61643-11:2012-09 oraz dyrektyw Unii Europejskiej dotyczących ochrony przeciwprzepięciowej. Posiada deklarację zgodności CE i dopuszczenie do stosowania w instalacjach zgodnych z PN-IEC 60364.

Zastosowanie

Ogranicznik OVR T2 N1 40-275 P QS przeznaczony jest do ochrony linii zasilających w budynkach mieszkalnych, obiektach użyteczności publicznej oraz instalacjach przemysłowych.

• Ochrona gniazd wtyczkowych i obwodów oświetleniowych w instalacjach wewnętrznych.
• Zabezpieczenie wrażliwej elektroniki (komputery, serwery, systemy alarmowe) przed skutkami bliskich wyładowań atmosferycznych.
• Ochrona układów sterowania i automatyki budynkowej (np. ogrzewanie, wentylacja, klimatyzacja).
• Stosowanie w rozdzielnicach mieszkaniowych i przemysłowych jako drugi stopień ochrony (po klasie T1).

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Ogranicznik należy montować na szynie DIN w rozdzielnicy głównej lub podrozdzielnicy. Podłączenie przewodów fazowych i neutralnego musi być zgodne z oznaczeniami na obudowie (L-N-PE). Zaleca się stosowanie przewodów o przekroju minimum 6 mm² dla długotrwałej niezawodności. Po montażu należy sprawdzić wskaźnik stanu pracy – zielony pasek oznacza poprawną pracę urządzenia.

FAQ

• Czy ogranicznik wymaga okresowej wymiany? Tak – zalecana jest wymiana co 5-10 lat lub po wystąpieniu przepięcia przekraczającego maksymalną zdolność ochronną. Stan urządzenia można ocenić na podstawie wskaźnika (zielony = sprawne).
• Jaka jest maksymalna zdolność wyładowcza? Urządzenie wytrzymuje impulsy prądowe o wartości 20 kA (8/20 µs), co zapewnia skuteczną ochronę w typowych instalacjach.
• Czy można stosować w sieci trójfazowej? Tak – ogranicznik przeznaczony jest również do ochrony układów trójfazowych (zastosowanie trzech jednostek po jednej na fazę).
