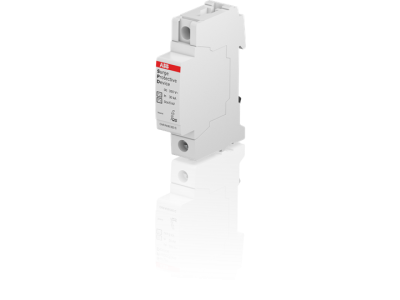

Ogranicznik przepięć OVR T2 N 80-350 P QS, pro M compact | 2CTB803983R1900 ABB

Alternatywny kod produktu: 2CTB803983R1900

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR T2 N 80-350 P QS (symbol 2CTB803983R1900) to kompaktowe urządzenie klasy T2 przeznaczone do ochrony instalacji elektrycznych przed przepięciami pochodzącymi z sieci niskiego napięcia. Zaprojektowany do pracy w systemach jednofazowych 230V, zapewnia skuteczną redukcję impulsów napięciowych do poziomu bezpiecznego dla chronionych urządzeń. Wersja Pro M compact wyróżnia się niewielkimi wymiarami i łatwością montażu na szynie DIN.

• Klasa ochrony T2: Redukuje przepięcia atmosfryczne i łączeniowe do poziomu bezpiecznego dla urządzeń elektronicznych i elektrycznych.
• Napięcie znamionowe 230V: Zapewnia kompatybilność z typowymi instalacjami domowymi i przemysłowymi o napięciu fazowym 230V.
• Zakres ochrony 80-350V: Automatyczna reakcja na przepięcia w podanym zakresie, szybkie odprowadzanie energii do ziemi.
• Konstrukcja Pro M compact: Kompaktowe wymiary ułatwiające montaż na szynie DIN 35mm, oszczędność miejsca w rozdzielnicy.
• Bezobsługowa praca: Brak elementów zużywalnych – trwała ochrona przez cały okres eksploatacji urządzenia.

Zgodność z Normami

Ogranicznik spełnia wymagania normy PN-EN 61643-11:2013-07 dotyczącej ochrony przed przepięciami w sieciach niskiego napięcia. Posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z obowiązującymi przepisami.

Zastosowanie

Ogranicznik OVR T2 N 80-350 P QS znajduje zastosowanie w instalacjach elektrycznych wymagających niezawodnej ochrony przed przepięciami, zarówno w budynkach mieszkalnych, jak i obiektach przemysłowych.

• Ochrona rozdzielnic mieszkaniowych i budynków biurowych przed przepięciami pochodzącymi z sieci zasilającej.
• Zabezpieczenie instalacji w budynkach przemysłowych, w tym zakładów produkcyjnych i magazynów.
• Ochrona wrażliwych urządzeń elektronicznych (np. komputery, serwery, systemy alarmowe) przed skutkami przepięć.
• Stosowanie w instalacjach fotowoltaicznych i systemach zasilania awaryjnego.
• Montaż w tablicach rozdzielczych w budynkach użyteczności publicznej (szpitale, szkoły, centra handlowe).

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP. Urządzenie należy zainstalować możliwie blisko chronionego obwodu, najlepiej na szynie DIN w rozdzielnicy. Przed montażem należy upewnić się, że zasilanie jest odłączone. Ogranicznik należy podłączyć zgodnie z oznaczeniami L (faza) i N (neutralny) do odpowiednich zacisków. Po montażu należy przeprowadzić test funkcjonalności i sprawdzić poprawność połączeń. Regularne przeglądy nie są wymagane – urządzenie działa bezobsługowo.

FAQ

• Jaka jest maksymalna energia wyładowania? Maksymalna energia wyładowania nie została określona w dostępnych danych. W przypadku wątpliwości należy zapoznać się z kartą katalogową producenta.
• Czy ogranicznik wymaga okresowej wymiany? Wersja T2 klasy Pro M compact jest urządzeniem bezobsługowym – nie wymaga okresowej wymiany ani konserwacji przez cały okres eksploatacji.
• Czy można stosować ogranicznik w instalacjach trójfazowych? Urządzenie OVR T2 N 80-350 P QS jest przeznaczone wyłącznie do instalacji jednofazowych 230V. Do ochrony instalacji trójfazowych konieczne jest zastosowanie odpowiedniej konfiguracji trzech ograniczników.
