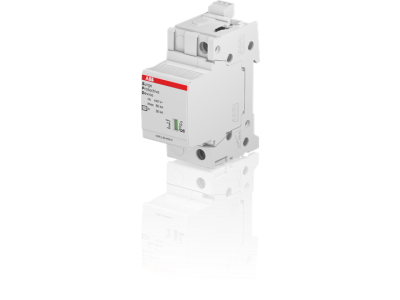

Ogranicznik przepięć OVR T2 80-440s P TS QS, pro M compact | 2CTB815708R2900 ABB

Alternatywny kod produktu: 2CTB815708R2900

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR T2 80-440s P TS QS (symbol 2CTB815708R2900) to zaawansowane urządzenie zabezpieczające typu 2 zgodne z normą IEC 61643-11. Przeznaczone do ochrony niskonapięciowych systemów odbiorczych przed przepięciami atmosferycznymi i łączeniowymi. Kompatybilne z serią System pro M compact, wyposażone w styk pomocniczy (TS) i wariant z warystorem rezerwowym (s), zapewniający ciągłą ochronę nawet w przypadku zużycia głównego modułu.

• Typ 2 – ochrona podstawowa: Redukuje przepięcia do poziomu bezpiecznego dla odbiorników, zapobiegając uszkodzeniom izolacji i awariom urządzeń.
• Zakres napięć 80–440V: Uniwersalne zastosowanie w instalacjach jedno- i trójfazowych o napięciu znamionowym do 440V.
• Styk pomocniczy TS: Umożliwia zdalną sygnalizację stanu pracy (uszkodzenia) lub integrację z systemami monitoringu.
• Warystor rezerwowy (s): Zapewnia podstawową ochronę systemu nawet po zużyciu głównego warystora, wydłużając czas reakcji na awarię i ułatwiając planowanie wymiany.
• Konstrukcja kompaktowa QS: Umożliwia szybki montaż w szynach TH35 bez konieczności dodatkowych adapterów, oszczędzając czas instalacji.

Zgodność z Normami

Ogranicznik przepięć OVR T2 80-440s P TS QS spełnia wymagania normy IEC 61643-11 dla ograniczników przepięć typu 2. Posiada deklarację zgodności CE oraz jest kompatybilny z serią System pro M compact, co gwarantuje wysoką jakość i niezawodność w instalacjach elektrycznych.

Zastosowanie

Ograniczniki przepięć OVR T2 znajdują zastosowanie w miejscach wymagających skutecznej ochrony przeciwprzepięciowej dla wrażliwej aparatury i systemów sterowania.

• Ochrona rozdzielnic niskiego napięcia w budynkach mieszkalnych, biurowych i przemysłowych.
• Zabezpieczenie instalacji fotowoltaicznych przed przepięciami pochodzącymi od wyładowań atmosferycznych.
• Ochrona układów sterowania, napędów i przemysłowych systemów automatyki.
• Stosowanie w serwerowniach, centrach danych i innych krytycznych środowiskach IT.

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie montować na szynie TH35 zgodnie z instrukcją producenta (kompatybilne z System pro M compact). Styk pomocniczy (TS) podłączyć do systemu monitoringu lub sygnalizacji awarii. W przypadku stosowania wariantu z warystorem rezerwowym (s) nie wymaga się całkowitego odłączania SPD po wykryciu uszkodzenia – wymianę można zaplanować w dogodnym terminie. Regularnie sprawdzać stan wskaźnika awarii (jeśli dostępny) i reagować na sygnały o konieczności wymiany.

FAQ

• Czy ogranicznik wymaga dodatkowego zabezpieczenia szeregowego? Tak – zgodnie z normą IEC 61643-11, ograniczniki typu 2 muszą być stosowane w połączeniu z zabezpieczeniem nadprądowym (np. bezpiecznikiem lub wyłącznikiem nadprądowym) w obwodzie zasilającym.
• Jakie jest maksymalne obciążenie prądowe dla tego modelu? Maksymalny prąd ładowania (Imax) nie został podany w danych produktu. Zaleca się dobór zabezpieczenia szeregowego zgodnie z kartą katalogową urządzenia.
• Czy ogranicznik nadaje się do instalacji trójfazowych? Tak – zakres napięć 80–440V obejmuje również instalacje trójfazowe o napięciu międzyfazowym do 400V (napięcie fazowe do 230V).
