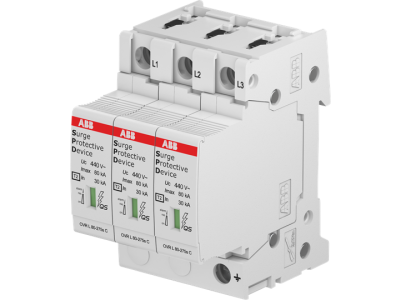

Ogranicznik przepięć OVR T2 80-440s P QS, pro M compact | 2CTB815708R4100 ABB

Alternatywny kod produktu: 2CTB815708R4100

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR T2 80-440s P QS (symbol 2CTB815708R4100) to zaawansowane urządzenie SPD Typ 2 przeznaczone do ochrony niskonapięciowych systemów odbiorczych przed skutkami przepięć atmosferycznych i łączeniowych. Kompatybilny z serią System pro M compact, wyposażony w warystor rezerwowy (s) zapewniający ciągłą ochronę nawet po częściowym zużyciu elementu głównego. Możliwość wyposażenia w styk pomocniczy (TS) pozwala na zdalne monitorowanie stanu ochrony.

• SPD Typ 2 zgodny z IEC 61643-11: Zapewnia skuteczną ochronę przeciwprzepięciową dla instalacji 230/400V AC, minimalizując ryzyko uszkodzenia odbiorników wrażliwych na skoki napięcia.
• Warystor rezerwowy (s): Gwarantuje zachowanie podstawowej ochrony systemu nawet w przypadku częściowego zużycia głównego warystora, wydłużając okres użytkowania bez narażania instalacji na ryzyko.
• Kompatybilność z System pro M compact: Zapewnia bezproblemową integrację z aparaturą modułową tej serii, zachowując spójność systemową i estetykę rozdzielnicy.
• Opcjonalny styk pomocniczy (TS): Umożliwia podłączenie do systemów sterowania lub monitoringu, sygnalizując status ochrony lub konieczność wymiany modułu.
• Zakres napięciowy 80-440V: Uniwersalne zastosowanie w sieciach jednofazowych i trójfazowych, dostosowane do różnych standardów zasilania.

Zgodność z Normami

Ogranicznik spełnia wymagania normy IEC 61643-11 dla ograniczników przepięć Typ 2 oraz posiada deklarację zgodności CE. Zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa dla ochrony przeciwprzepięciowej w instalacjach elektrycznych niskiego napięcia.

Zastosowanie

Ogranicznik przepięć OVR T2 80-440s P QS stanowi kluczowy element ochrony przeciwprzepięciowej w nowoczesnych instalacjach elektrycznych, szczególnie tam, gdzie wymagana jest wysoka niezawodność systemu.

• Ochrona rozdzielnic i szaf sterowniczych w budynkach mieszkalnych, komercyjnych i przemysłowych.
• Zabezpieczenie wrażliwej elektroniki (komputery, systemy automatyki, urządzenia pomiarowe) przed skutkami przepięć.
• Instalacje telekomunikacyjne i sieci komputerowe – ochrona portów komunikacyjnych i zasilania urządzeń IT.
• Systemy oświetlenia LED i napędy elektryczne wymagające stabilnego zasilania.
• Obwody zasilające maszyny i urządzenia przemysłowe narażone na skoki napięcia.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP zgodnie z obowiązującymi przepisami i normami. Urządzenie należy instalować w rozdzielnicy na szynie DIN, zachowując odpowiednie odstępy izolacyjne. Podłączenie należy wykonać zgodnie z oznaczeniami L (faza) i N (neutralny) – nie wolno przekraczać maksymalnego prądu znamionowego obwodu. Styk pomocniczy (jeśli używany) powinien być podłączony do systemu monitoringu zgodnie z dokumentacją techniczną. Po montażu zaleca się przeprowadzenie testu funkcjonalności, aby potwierdzić prawidłową pracę ochrony przeciwprzepięciowej.

FAQ

• Czy ogranicznik wymaga dodatkowego zabezpieczenia topikowego? Tak, w instalacji należy stosować zabezpieczenie topikowe zgodnie z normą IEC 61643-11 – zalecany prąd znamionowy bezpiecznika: maksymalnie 125A (szczegóły w dokumentacji technicznej).
• Jakie są maksymalne parametry zwarciowe układu? Maksymalny prąd zwarciowy niepowodujący uszkodzenia: 20kA (według danych producenta). Należy dobrać zabezpieczenie zwarciowe odpowiednie do lokalnych warunków sieci.
• Czy możliwość wymiany modułu bez demontażu całego ogranicznika? Tak – konstrukcja „plug-in” umożliwia szybką wymianę modułu warystorowego bez konieczności demontażu obudowy, co skraca czas przestoju instalacji.
