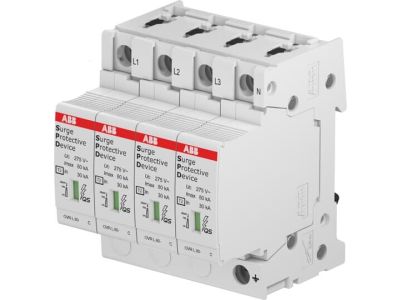

Ogranicznik przepięć OVR T2 4L 80-440s P QS, pro M compact | 2CTB815708R5200 ABB

Alternatywny kod produktu: 2CTB815708R5200

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR T2 4L 80-440s P QS (symbol 2CTB815708R5200) to czterobiegunowe urządzenie klasy T2 przeznaczone do ochrony instalacji elektrycznych przed przepięciami atmosferycznymi i łączeniowymi. Zaprojektowany do montażu na szynie DIN, współpracuje z układami 4-biegunowymi (L1, L2, L3, N). Zakres napięcia roboczego 80-440V AC gwarantuje szerokie zastosowanie w instalacjach przemysłowych i budynkach.

• Klasa T2 – ochrona przeciwprzepięciowa: Neutralizuje przepięcia o umiarkowanej energii, chroniąc wrażliwe urządzenia (np. sterowniki PLC, przetwornice częstotliwości, komputery) przed uszkodzeniami spowodowanymi wyładowaniami atmosferycznymi lub operacjami łączeniowymi.
• 4 bieguny (L1-L3, N): Kompleksowa ochrona wszystkich przewodów fazowych i neutralnego w układach trójfazowych, eliminując asymetrię napięcia w momencie wystąpienia przepięcia.
• Zakres napięcia 80-440V AC: Zapewnia ochronę w sieciach niskiego napięcia od 230V do 400V, w tym w układach o podwyższonym napięciu roboczym (np. 440V w niektórych instalacjach przemysłowych).
• Montaż na szynie DIN: Szybki i pewny montaż – kompatybilny z typowymi szafami sterowniczymi i rozdzielnicami. Wymiary 1 modułu (18 mm) ułatwiają integrację z aparaturą modułową.
• Modułowa konstrukcja P QS: Umożliwia wymianę modułu ochronnego bez konieczności demontażu całego urządzenia – kluczowe dla minimalizacji przestojów w instalacjach krytycznych.

Zgodność z Normami

Ogranicznik spełnia wymogi normy PN-EN 61643-11:2012 (klasy T2) oraz dyrektyw europejskich dotyczących kompatybilności elektromagnetycznej (EMC). Posiada oznakowanie CE i deklarację zgodności z normami bezpieczeństwa dla urządzeń elektrycznych.

Zastosowanie

Ogranicznik OVR T2 4L 80-440s P QS przeznaczony jest do ochrony wrażliwej aparatury w instalacjach, gdzie kluczowe znaczenie ma ciągłość zasilania i ochrona przed przepięciami.

• Ochrona rozdzielnic przemysłowych i szaf sterowniczych zasilających maszyny i urządzenia krytyczne (np. napędy, automatyka).
• Zabezpieczenie układów zasilania budynków użyteczności publicznej (szpitale, centra danych, budynki biurowe).
• Ochrona instalacji fotowoltaicznych i stacji ładowania pojazdów elektrycznych.
• Zapobieganie uszkodzeniom falowników, napędów przemysłowych i innych urządzeń wrażliwych na przepięcia.

Wskazówki Montażowe

Montaż należy przeprowadzić zgodnie z obowiązującymi przepisami SEP oraz instrukcją producenta. Ogranicznik montować na szynie DIN w pozycji pionowej, zachowując odpowiednie odstępy od innych urządzeń modułowych. Połączenia wykonywać przewodami o odpowiednim przekroju (zgodnie z normami PN-HD 60364-5-54). Przed rozruchem instalacji należy przeprowadzić testy diagnostyczne, weryfikując poprawność działania układu ochronnego. Wymiana modułu P QS powinna być wykonywana przy odłączonym napięciu.

FAQ

• Jaka jest różnica między klasą T1 a T2? Ograniczniki klasy T1 (głównie do ochrony zewnętrznej) neutralizują wysokiej energii przepięcia bezpośrednie (np. pioruny), natomiast klasa T2 (takie jak OVR T2) chroni przed przepięciami o umiarkowanej energii pojawiającymi się w instalacji wewnętrznej.
• Czy ogranicznik wymaga dodatkowego zabezpieczenia topikowego? Tak – w instalacjach, gdzie spodziewane są wysokie prądy zwarciowe, należy stosować dodatkowe zabezpieczenie topikowe o odpowiedniej charakterystyce (np. gG) w obwodzie zasilającym.
• Jaki jest maksymalny prąd wyładowczy (Imax) ogranicznika? Maksymalny prąd wyładowczy nie został podany w dostępnych danych. Wartość tę należy zweryfikować w dokumentacji technicznej produktu lub kartach katalogowych producenta.
