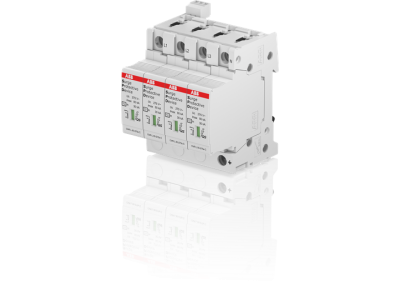

Ogranicznik przepięć OVR T2 4L 80-275s P TS QS, pro M compact | 2CTB815708R1100 ABB

Alternatywny kod produktu: 2CTB815708R1100

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR T2 4L 80-275s P TS QS (symbol 2CTB815708R1100) to kompaktowe urządzenie typu 2 przeznaczone do ochrony instalacji elektrycznych przed przepięciami atmosferycznymi i łączeniowymi. Montowany na szynie TH35, zapewnia skuteczną ochronę obwodów 1-fazowych o napięciu znamionowym 230V AC. Wyposażony w wymienne moduły gaszące, sygnalizację LED stanu pracy oraz zabezpieczenie termiczne.

• Typ 2 (OVR T2): Zapewnia ochronę wtórną instalacji – redukuje przepięcia do poziomu bezpiecznego dla podłączonych odbiorników.
• Zakres napięciowy 80-275V AC: Kompatybilny z instalacjami 230V, chroni zarówno przed przepięciami wysokimi, jak i niskimi.
• 4 moduły gaszące (4L): Wysoka zdolność pochłaniania energii udaru – odpowiedni do ochrony obwodów zasilających.
• Montaż na szynie TH35: Szybki i trwały montaż w rozdzielnicach, zgodny z normami instalacji modułowych.
• Sygnalizacja LED i zabezpieczenie termiczne: Wizualna kontrola stanu pracy oraz automatyczne odłączenie w przypadku przegrzania.

Zgodność z Normami

Ogranicznik spełnia wymagania normy PN-EN 61643-11:2012-08 (typ 2) oraz dyrektyw unijnych dotyczących bezpieczeństwa. Posiada oznakowanie CE i jest zgodny z obowiązującymi przepisami dotyczącymi ochrony przeciwprzepięciowej w instalacjach niskiego napięcia.

Zastosowanie

OVR T2 4L 80-275s P TS QS znajduje zastosowanie w instalacjach elektrycznych wymagających ochrony przed przepięciami, zarówno w obiektach przemysłowych, jak i budynkach mieszkalnych.

• Ochrona rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych i biurowych.
• Zabezpieczenie obwodów zasilających urządzenia wrażliwe (np. sterowniki PLC, komputery, systemy alarmowe).
• Ochrona instalacji oświetleniowych LED i elektroniki medycznej.
• Stosowanie w szafach sterowniczych maszyn przemysłowych, gdzie przepięcia mogą uszkodzić wrażliwe komponenty.

Wskazówki Montażowe

Montaż powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed montażem należy odłączyć napięcie w chronionej instalacji. Ogranicznik należy zamontować na szynie TH35, podłączając przewody zgodnie z oznaczeniami: L (faza), N (neutralny), PE (uziemienie). Należy zapewnić odpowiednie uziemienie oraz zachować minimalne odstępy montażowe, aby zapewnić odpowiednie chłodzenie. Po instalacji należy przeprowadzić testy działania zgodnie z dokumentacją producenta.

FAQ

• Czy ogranicznik wymaga dodatkowej ochrony przedporządkowej (typ 1)? OVR T2 4L 80-275s P TS QS jest ogranicznikiem typu 2, przeznaczonym do ochrony wtórnej. W instalacjach wymagających ochrony przedporządkowej (np. w budynkach z zewnętrzną linią napowietrzną) zaleca się stosowanie ogranicznika typu 1+2 lub 1 na wejściu instalacji.
• Jaka jest maksymalna obciążalność prądowa? Dokładna wartość nie została podana w danych produktu. Wymagane dane znajdują się w dokumentacji technicznej dostępnej u producenta (dotyczy parametru Imax i Imax/imp).
• Jak często należy wymieniać moduły gaszące? Częstotliwość wymiany zależy od częstotliwości występowania przepięć i ogólnych warunków eksploatacji. Sygnalizacja LED stanu pracy ułatwia monitorowanie zużycia modułów.
