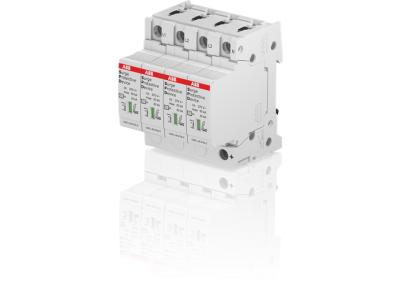

Ogranicznik przepięć OVR T2 4L 80-275s P QS, pro M compact | 2CTB815708R2300 ABB

Alternatywny kod produktu: 2CTB815708R2300

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR T2 4L 80-275s P QS (symbol 2CTB815708R2300) to modułowe urządzenie klasy T2 przeznaczone do ochrony instalacji elektrycznych przed przepięciami łączeniowymi i atmosferycznymi. Zaprojektowany w wersji 4-biegunowej do współpracy z sieciami 3-fazowymi 80-275V. Kompaktowa konstrukcja pro M compact ułatwia montaż w rozdzielnicach modułowych, a złącze typu QS zapewnia szybkie podłączenie przewodów.

• Klasa ochrony T2: Redukuje przepięcia do poziomu bezpiecznego dla odbiorników, chroniąc cenne urządzenia i instalacje.
• 4-biegunowa konstrukcja: Pełna ochrona wszystkich przewodów fazowych i neutralnego w układach trójfazowych.
• Zakres napięciowy 80-275V: Kompatybilny z większością sieci niskiego napięcia w Europie, idealny do ochrony standardowych układów 230/400V.
• Modułowa obudowa pro M compact: Zajmuje jedynie 4 standardowe jednostki modułowe (4TE), oszczędzając miejsce w rozdzielnicy.
• Złącze typu QS: Szybki montaż dzięki systemowi "wtyk-wtyk", eliminuje konieczność stosowania dodatkowych złącz śrubowych.

Zgodność z Normami

Ogranicznik spełnia wymagania normy PN-EN 61643-11:2012 dotyczącej ochrony przeciwprzepięciowej w instalacjach niskiego napięcia. Posiada deklarację zgodności CE oraz oznaczenie RoHS.

Zastosowanie

OVR T2 4L 80-275s P QS znajduje zastosowanie w instalacjach elektrycznych wymagających kompleksowej ochrony przeciwprzepięciowej.

• Ochrona rozdzielnic budynków mieszkalnych, biurowych i przemysłowych przed przepięciami atmosferycznymi i łączeniowymi.
• Zabezpieczenie układów sterowania maszyn i urządzeń przemysłowych wrażliwych na skoki napięcia.
• Ochrona systemów informatycznych, serwerowni i centrów danych przed uszkodzeniami spowodowanymi przez przepięcia.
• Stosowanie w instalacjach fotowoltaicznych do ochrony falowników i innych komponentów wrażliwych na przepięcia.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Ogranicznik należy zamontować w rozdzielnicy modułowej na szynie DIN, bezpośrednio przed chronionym urządzeniem lub grupą odbiorników. Podłączenie przewodów fazowych i neutralnego należy wykonać zgodnie z oznaczeniami na obudowie. Po montażu należy sprawdzić poprawność połączeń i przeprowadzić testy działania. Regularna kontrola stanu technicznego jest zalecana co 12 miesięcy.

FAQ

• Czy ogranicznik wymaga dodatkowego zabezpieczenia topikowego? Tak – zgodnie z normą PN-EN 61643-11 wymagane jest zabezpieczenie przedprądowe o charakterystyce gG/gL o wartości dostosowanej do prądu znamionowego ogranicznika (szczegóły w dokumentacji technicznej).
• Jakie jest maksymalne napięcie trwałej pracy (Uc)? Maksymalne napięcie trwałej pracy wynosi 275V AC zgodnie z parametrami podanymi w specyfikacji produktu.
• Czy ogranicznik nadaje się do montażu w układach 1-fazowych? W standardowej konfiguracji 4-biegunowej nie jest zalecany do układów 1-fazowych. Do ochrony instalacji 1-fazowych należy stosować ograniczniki 1- lub 2-biegunowe.
