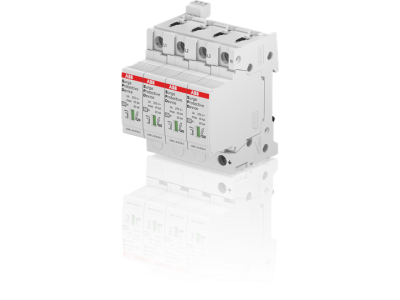

Ogranicznik przepięć OVR T2 4L 40-275s P TS QS, pro M compact | 2CTB815704R1100 ABB

Alternatywny kod produktu: 2CTB815704R1100

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR T2 4L 40-275s P TS QS (symbol 2CTB815704R1100) to czterobiegunowe urządzenie klasy T2 przeznaczone do ochrony instalacji elektrycznych przed przepięciami atmosferycznymi i łączeniowymi. Zapewnia skuteczną redukcję przepięć w sieciach IT, TN-S i TN-C przy napięciu znamionowym 40-275V. Wyposażony w wymienny moduł P (plug-in) i system szybkiej wymiany TS QS, co upraszcza konserwację i wymianę w razie uszkodzenia.

• Klasa ochrony T2 (pośrednia): Redukuje przepięcia do poziomu bezpiecznego dla odbiorników – kluczowy element ochrony instalacji elektrycznych i elektroniki.
• 4-biegunowa konstrukcja: Chroni wszystkie fazy i neutralny, zapewniając kompleksową ochronę w układach 3-fazowych oraz jednofazowych z neutralnym.
• Zakres napięciowy 40-275V: Kompatybilny z większością sieci niskiego napięcia stosowanych w budynkach mieszkalnych, komercyjnych i przemysłowych.
• Moduł wymienny P (plug-in): Umożliwia szybką wymianę części aktywnej bez konieczności demontażu całego ogranicznika – oszczędność czasu i kosztów.
• System TS QS: Technologia szybkiej wymiany pozwala na bezpieczną i intuicyjną wymianę modułu w trakcie eksploatacji, minimalizując przestoje w zasilaniu.

Zgodność z Normami

Ogranicznik spełnia wymogi normy PN-EN 61643-11:2013-07 dotyczącej ograniczników przepięć niskiego napięcia – klasa T2. Posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z normami PN-HD 60364 (instalacje elektryczne w budynkach) oraz PN-IEC 60364-4-443 (ochrona przed przepięciami).

Zastosowanie

Ogranicznik przepięć OVR T2 4L 40-275s P TS QS znajduje szerokie zastosowanie w instalacjach elektrycznych wymagających wysokiej ochrony przeciwprzepięciowej.

• Instalacje budynków mieszkalnych i biurowych – ochrona sprzętu AGD, komputerów, sieci teleinformatycznych.
• Obiekty przemysłowe – zabezpieczenie maszyn, napędów, układów sterowania i automatyki przemysłowej.
• Systemy IT, TN-S i TN-C – uniwersalne rozwiązanie dla różnych typów sieci zasilających.
• Pomieszczenia o podwyższonym ryzyku wystąpienia przepięć (np. w pobliżu linii wysokiego napięcia, stacji transformatorowych).

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy montować w bezpośrednim sąsiedztwie chronionego odbiornika, najlepiej w rozdzielnicy głównej lub podrozdzielnicy. Należy zapewnić odpowiednią wentylację i unikać montażu w miejscach narażonych na wysokie temperatury lub wilgoć. Przed montażem upewnić się, że parametry sieci (napięcie znamionowe, układ sieci) są zgodne z danymi technicznymi ogranicznika. Po zamontowaniu przeprowadzić pomiary rezystancji izolacji i sprawdzić działanie układu ochrony.

FAQ

• Jakie jest maksymalne napięcie trwałej pracy (Uc) ogranicznika? Maksymalne napięcie trwałej pracy wynosi 275V – zgodnie z danymi technicznymi urządzenia.
• Czy ogranicznik nadaje się do instalacji IT? Tak, czterobiegunowa konstrukcja oraz zakres napięciowy 40-275V czynią go odpowiednim do stosowania w instalacjach IT.
• Jak często należy wymieniać moduł P (plug-in)? Częstotliwość wymiany zależy od warunków eksploatacji i ilości występujących przepięć. Zaleca się regularne przeglądy stanu technicznego i wymianę w przypadku uszkodzenia lub zużycia.
