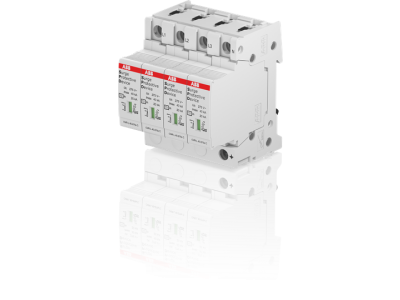

Ogranicznik przepięć OVR T2 4L 40-275s P QS, pro M compact | 2CTB815704R2300 ABB

Alternatywny kod produktu: 2CTB815704R2300

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR T2 4L 40-275s (symbol 2CTB815704R2300) to czterobiegunowe urządzenie klasy T2 przeznaczone do ochrony instalacji elektrycznych 400V AC. Montowany w systemie szynoprzewodów, zapewnia skuteczną ochronę przed przepięciami atmosferycznymi i łączeniowymi, minimalizując ryzyko uszkodzeń urządzeń wrażliwych.

• 4-biegunowa konfiguracja: Chroni wszystkie trzy fazy oraz przewód neutralny w instalacjach trójfazowych 400V, zapewniając kompleksową ochronę układu.
• Klasa T2 (wersja pro M compact): Wysoka wytrzymałość udarowa i niskie napięcie ochronne Up ≤ 1,5 kV – optymalne rozwiązanie dla ochrony wtórnej instalacji.
• Zakres ochrony 40-275V AC: Dostosowany do napięcia fazowego 230V i międzyfazowego 400V, kompatybilny z większością instalacji przemysłowych i budynkowych.
• Montaż na szynoprzewodzie: Szybki i bezpieczny montaż dzięki systemowi zatrzaskowemu, eliminujący potrzebę dodatkowych narzędzi.
• Wskaźnik stanu ochrony: Zintegrowany wskaźnik kolorowy sygnalizuje gotowość do pracy (zielony) lub konieczność wymiany (czerwony).

Zgodność z Normami

Ogranicznik spełnia wymagania normy PN-EN 61643-11:2013-07 (klasy T2) oraz dyrektyw unijnych, posiadając oznaczenie CE. Został zaprojektowany zgodnie z międzynarodowymi standardami ochrony przeciwprzepięciowej w instalacjach niskiego napięcia.

Zastosowanie

Ogranicznik OVR T2 4L 40-275s przeznaczony jest głównie do ochrony trójfazowych instalacji elektrycznych przed skutkami przepięć, zarówno w budownictwie mieszkaniowym, jak i obiektach przemysłowych.

• Ochrona rozdzielnic i szaf sterowniczych w budynkach użytkowych i przemysłowych.
• Zabezpieczenie układów automatyki, napędów i układów sterowania.
• Ochrona wrażliwych urządzeń elektronicznych (komputery, serwery, systemy sygnalizacji).
• Instalacje zasilające maszyny i urządzenia o podwyższonej wrażliwości na przepięcia.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Urządzenie należy zainstalować możliwie blisko chronionego obiektu, na szynie TH35 w rozdzielnicy. Przed montażem należy upewnić się, że instalacja jest odłączona od napięcia. Po zamontowaniu sprawdzić wskaźnik stanu – powinien świecić na zielono. Regularna kontrola stanu ogranicznika (co 12 miesięcy) zalecana przez producenta gwarantuje utrzymanie pełnej ochrony.

FAQ

• Jakie jest napięcie znamionowe ogranicznika? Urządzenie współpracuje z napięciem znamionowym 400V AC (zakres ochrony 40-275V AC), co odpowiada typowym instalacjom trójfazowym 230/400V.
• Czy ogranicznik wymaga dodatkowej ochrony przed zwarciem? Tak – konieczne jest stosowanie odpowiedniego bezpiecznika topikowego lub wyłącznika nadprądowego w obwodzie zasilającym, zgodnie z wymaganiami normy.
• Jak często należy wymieniać ogranicznik? Zalecana jest roczna kontrola stanu wskaźnika. Ogranicznik należy wymienić, gdy wskaźnik świeci na czerwono lub po wystąpieniu przepięcia o wartości powyżej maksymalnej wytrzymałości udarowej.
