Ogranicznik przepięć OVR T2 4L 40-275 P TS QS 4P, pro M compact | 2CTB803873R5200 ABB

Alternatywny kod produktu: 2CTB803873R5200

Opis i Kluczowe Cechy

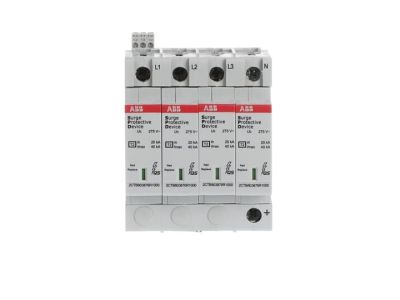

Ogranicznik przepięć OVR T2 4L 40-275 P TS QS 4P pro M compact (symbol 2CTB803873R5200) to typ 2 ogranicznik przepięć przeznaczony do instalacji 3-fazowych z przewodem neutralnym. Dzięki prądowi wyładowczemu 40 kA i maksymalnemu napięciu pracy ciągłej Uc 275 V AC skutecznie chroni odbiorniki przed przepięciami atmosferycznymi i łączeniowymi. Czteropolowa konfiguracja (4P) zapewnia kompleksową ochronę wszystkich przewodów fazowych oraz neutralnego w układach TN-S, TN-C-S i TT. Szerokość modułu – zgodna z serią pro M compact.

• Typ 2 (T2): dedykowany do instalowania w rozdzielnicach głównych i podrozdzielnicach – skutecznie ogranicza przepięcia powstające w wyniku wyładowań atmosferycznych i łączeń w sieci zasilającej.
• Prąd wyładowczy 40 kA: wysoka zdolność odprowadzania energii przepięciowej pozwala bezpiecznie chronić instalację nawet w przypadku silnych zaburzeń sieci.
• Maksymalne napięcie pracy ciągłej Uc 275 V AC: zapewnia stabilną pracę w sieciach 230/400 V AC z uwzględnieniem dopuszczalnych tolerancji napięcia bez ryzyka przyspieszonego starzenia warystorów.
• Termiczna ochrona TS (Thermal Supervision): wbudowany układ odłącza uszkodzony warystor od sieci w przypadku jego przegrzania – zwiększa bezpieczeństwo całej rozdzielnicy.
• System szybkiego podłączania QS (Quick System): umożliwia łatwy montaż i szybką wymianę modułu ogranicznika bez konieczności demontażu szyny DIN.

Zgodność z Normami

Ogranicznik przepięć OVR T2 spełnia wymagania norm europejskich dotyczących ograniczników przepięć typu 2. Posiada oznakowanie CE potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Ogranicznik OVR T2 4P przeznaczony jest do ochrony instalacji elektrycznych w obiektach mieszkalnych, komercyjnych i przemysłowych. Sprawdza się w układach wielofazowych, gdzie wymagane jest jednoczesne zabezpieczenie wszystkich przewodów.

• Ochrona rozdzielnic głównych i podrozdzielnic w budynkach użyteczności publicznej oraz biurowcach.
• Zabezpieczenie instalacji przemysłowych przed przepięciami pochodzenia atmosferycznego i łączeniowego.
• Ochrona układów automatyki budynkowej, sterowników PLC i czujników w sieciach 3-fazowych.
• Stosowanie w systemach fotowoltaicznych oraz infrastrukturze ładowania pojazdów elektrycznych jako ochrona po stronie AC.

Wskazówki Montażowe

Montaż ogranicznika przepięć może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV lub powyżej). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w rozdzielnicy elektrycznej. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z prądem zwarciowym w miejscu instalacji oraz zaleceniami producenta. Moment dokręcania zacisków stosuj zgodnie z dokumentacją techniczną produktu. Pamiętaj o zachowaniu właściwej kolejności podłączenia – przewód neutralny należy prowadzić przez ogranicznik w konfiguracji 4P.

FAQ

• Co oznacza oznaczenie TS w nazwie ogranicznika? TS (Thermal Supervision) to termiczna ochrona warystora. W przypadku przegrzania uszkodzonego warystora układ TS odłącza go od sieci, zapobiegając zwarciu i pożarowi w rozdzielnicy.
• Czy ogranicznik OVR T2 4P nadaje się do sieci 230/400 V? Tak, maksymalne napięcie pracy ciągłej Uc wynosi 275 V AC, co pozwala na bezpieczną pracę w sieciach 230/400 V AC z uwzględnieniem dopuszczalnych wahań napięcia.
• Jaka jest funkcja systemu QS? QS (Quick System) to rozwiązanie konstrukcyjne ułatwiające szybki montaż i wymianę modułu ogranicznika na szynie DIN bez konieczności ingerencji w okablowanie rozdzielnicy.
