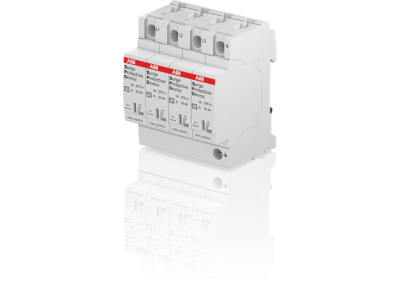

Ogranicznik przepięć OVR T2 4L 40-275 P QS 4P, pro M compact | 2CTB803873R5600 ABB

Alternatywny kod produktu: 2CTB803873R5600

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR T2 4L 40-275 P QS 4P z serii pro M compact to urządzenie ochrony przepięciowej klasy II (T2), przeznaczone do montażu w rozdzielnicach głównych i podrozdzielniach. Dzięki czterobiegunowej konstrukcji (4P) zabezpiecza wszystkie przewody fazowe oraz neutralny w sieci 3-fazowej. Parametry 40-275 oznaczają maksymalny prąd wyładowczy 40 kA oraz maksymalne napięcie ciągłe 275 V AC, co zapewnia skuteczną ochronę odbiorników przed przepięciami łączeniowymi i atmosferycznymi. Szerokość modułu wynosi 4 moduły (72 mm).

• Typ T2 (klasa II): Przeznaczony do ochrony przed przepięciami pośrednimi i łączeniowymi – idealny jako drugi stopień w systemach kaskadowych z ogranicznikami T1.
• Czterobiegunowa konstrukcja 4P: Chroni przewody L1, L2, L3 oraz N – kompletne zabezpieczenie w sieciach TN-S i TT.
• Maksymalny prąd wyładowczy 40 kA (Imax): Wysoka zdolność odprowadzania energii przepięcia bez uszkodzenia urządzenia – bezpieczeństwo instalacji i odbiorników.
• Maksymalne napięcie ciągłe 275 V AC (Uc): Dopasowany do standardowych sieci 230/400 V – zapewnia długotrwałą pracę bez degradacji parametrów ochronnych.
• Wersja P QS: Wyposażony w sygnalizację optyczną stanu (P) oraz system szybkiego odłączania (QS) ułatwiający bezpieczną wymianę wkładki i diagnostykę.

Zgodność z Normami

Ogranicznik przepięć OVR T2 4L 40-275 P QS spełnia wymagania europejskich norm dla urządzeń ochrony przepięciowej klasy II. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Ogranicznik przepięć OVR T2 4L 40-275 P QS znajduje zastosowanie w rozdzielnicach głównych i podrozdzielniach budynków mieszkalnych, biurowych oraz obiektów przemysłowych. Jego zadaniem jest ochrona wrażliwych odbiorników przed skutkami przepięć łączeniowych i atmosferycznych.

• Ochrona rozdzielnic głównych i podrozdzielni w systemach TN-S, TN-C-S oraz TT.
• Zabezpieczenie elektroniki użytkowej, sprzętu IT, sterowników PLC i systemów automatyki budynkowej.
• Drugi stopień ochrony w kaskadowych systemach przeciwprzepięciowych, współpracujący z ogranicznikami T1 na wejściu do obiektu.
• Instalacje przemysłowe i komercyjne, gdzie wymagana jest wysoka niezawodność ochrony przy prądzie wyładowczym do 40 kA.

Wskazówki Montażowe

Montaż ogranicznika przepięć OVR T2 4L 40-275 P QS powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w instalacji. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do spodziewanego prądu wyładowczego, stosując minimalny przekrój 4 mm². Moment dokręcania zacisków zgodnie z dokumentacją producenta. Po instalacji sprawdź poprawność połączeń i działanie wskaźnika stanu.

FAQ

• Czy ogranicznik posiada sygnalizację uszkodzenia? Tak, wersja P QS wyposażona jest we wskaźnik optyczny (zielony – sprawny, czerwony – uszkodzony), który informuje o konieczności wymiany wkładki.
• Jaki jest stopień ochrony obudowy? Standardowo ograniczniki przepięć montowane w rozdzielnicach mają stopień ochrony IP20, co zabezpiecza przed dotykiem przypadku i pyłem.
• Czy można go stosować w sieci trójfazowej z przewodem neutralnym? Tak, model 4P przeznaczony jest do ochrony wszystkich trzech faz (L1, L2, L3) oraz przewodu neutralnego (N), co zapewnia pełną ochronę w sieciach TN-S i TT.
