Ogranicznik przepięć OVR T2 40-440 P QS, pro M compact | 2CTB803871R1200 ABB

Alternatywny kod produktu: 2CTB803871R1200

Opis i Kluczowe Cechy

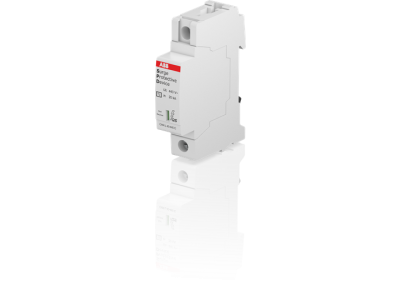

Ogranicznik przepięć OVR T2 40-440 P QS (symbol 2CTB803871R1200) to SPD Typ 2 chroniący niskonapięciowe systemy odbiorcze przed przepięciami zgodnie z normą IEC 61643-11. Urządzenie jest kompatybilne z aparaturą serii System pro M compact, co zapewnia łatwą integrację w rozdzielnicach modułowych. Dzięki kompaktowej konstrukcji typu QS zajmuje jedynie 1 moduł DIN, oszczędzając miejsce w szafie sterowniczej.

• SPD Typ 2: Zapewnia ochronę przed przepięciami atmosferycznymi i łączeniowymi, redukując ryzyko uszkodzenia podłączonych urządzeń.
• Zgodność z serią System pro M compact: Idealne rozwiązanie do nowoczesnych rozdzielnic modułowych – uniwersalne i łatwe w montażu.
• Typ QS (1 moduł DIN):
Kompaktowa budowa ułatwiająca montaż w ograniczonej przestrzeni, bez konieczności wymiany istniejącej aparatury.
• Opcjonalne wyposażenie w styk pomocniczy (TS): Umożliwia zdalne monitorowanie stanu ogranicznika oraz integrację z systemami sygnalizacji awarii.
• Zakres ochrony 40-440V: Chroni obwody jednofazowe w standardowych instalacjach mieszkaniowych i przemysłowych.

Zgodność z Normami

Ogranicznik OVR T2 spełnia wymagania normy IEC 61643-11 dla SPD Typ 2. Produkt posiada deklarację zgodności CE oraz jest zgodny z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Ogranicznik przepięć OVR T2 40-440 P QS przeznaczony jest do ochrony wrażliwych urządzeń w instalacjach elektrycznych przed skutkami przepięć.

• Ochrona obwodów w rozdzielnicach mieszkaniowych i biurowych przed przepięciami atmosferycznymi i łączeniowymi.
• Zabezpieczenie układów sterowania w szafach przemysłowych i maszynach.
• Integracja z aparaturą modułową System pro M compact w nowoczesnych instalacjach.
• Ochrona płytek drukowanych i elektroniki wrażliwej na skoki napięcia.

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, wyłącznie po bezwzględnym odłączeniu napięcia w chronionym obwodzie. Urządzenie należy montować na szynie DIN w pozycji pionowej. Połączenia wykonuje się przewodami o odpowiednim przekroju (zgodnie z dokumentacją techniczną), przestrzegając biegunowości L/N (dla obwodów jednofazowych). W przypadku wyposażenia w styk pomocniczy (TS) należy podłączyć go dodatkowym przewodem sygnalizacyjnym. Po montażu przeprowadzić testy funkcjonalne zgodnie z zaleceniami producenta.

FAQ

• Czy ogranicznik OVR T2 może być stosowany w instalacjach trójfazowych? Tak, zakres 40-440V obejmuje napięcia fazowe w instalacjach trójfazowych. Dla pełnej ochrony trójfazowej należy zastosować trzy osobne ograniczniki po jednym na każdą fazę.
• Jaki jest maksymalny prąd wyładowczy (I_max)? Maksymalny prąd wyładowczy nie został określony w dostępnych danych. Wartość tę należy sprawdzić w dokumentacji technicznej produktu.
• Czy urządzenie posiada wbudowany wskaźnik stanu? Urządzenie nie posiada wbudowanego wskaźnika. Stan działania można monitorować opcjonalnym stykiem pomocniczym (TS) lub za pomocą zewnętrznych systemów sygnalizacji.
