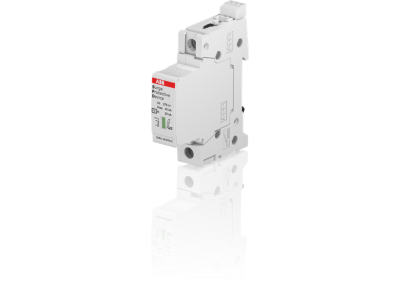

Ogranicznik przepięć OVR T2 40-275s P TS QS, pro M compact | 2CTB815704R0000 ABB

Alternatywny kod produktu: 2CTB815704R0000

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR T2 40-275s P TS QS (symbol 2CTB815704R0000) to wysokiej klasy urządzenie przeciwprzepięciowe klasy II przeznaczone do ochrony instalacji elektrycznych przed skutkami przepięć łączeniowych i atmosferycznych. Zaprojektowany w kompaktowej obudowie *pro M compact*, charakteryzuje się niskim napięciem ochronnym Up = 1,2 kV, co zapewnia skuteczną ochronę wrażliwej aparatury i urządzeń elektronicznych.

• Klasa II ochrony przeciwprzepięciowej: Zapewnia skuteczną ochronę obwodów jednofazowych przed przepięciami do 275V AC, zgodnie z normą EN 61643-11.
• Niskie napięcie ochronne Up = 1,2 kV: Minimalizuje ryzyko uszkodzenia chronionych urządzeń poprzez szybkie odprowadzenie przepięcia do ziemi.
• Kompaktowa obudowa pro M compact: Umożliwia montaż w standardowych rozdzielnicach i szafach sterowniczych bez konieczności stosowania dodatkowych adapterów.
• Wytrzymała konstrukcja: Odporność na wysokie prądy udarowe (Iimp do 5 kA) i długą żywotność dzięki zastosowaniu wysokiej jakości warystorów i iskierników.
• Łatwość montażu i wymiany: Mechanizm zatrzaskowy TS QS pozwala na szybki montaż/zdemontaż bez użycia narzędzi, co ułatwia konserwację instalacji.

Zgodność z Normami

Ogranicznik przepięć OVR T2 40-275s P TS QS spełnia wymagania normy EN 61643-11 dla ograniczników przepięć klasy II. Posiada oznaczenie CE oraz deklarację zgodności z dyrektywami UE dotyczącymi bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej.

Zastosowanie

Urządzenie przeznaczone jest do ochrony wrażliwych obwodów elektrycznych w instalacjach budynków mieszkalnych, komercyjnych i przemysłowych. Idealne rozwiązanie dla miejsc narażonych na częste występowanie przepięć, takich jak strefy przemysłowe, linie zasilające zewnętrzne lub obszary o wysokim ryzyku wyładowań atmosferycznych.

• Ochrona obwodów zasilających urządzenia elektroniczne (komputery, serwery, systemy automatyki).
• Zabezpieczenie instalacji oświetleniowych LED i energooszczędnych.
• Ochrona układów sterowania i automatyki budynkowej.
• Stosowanie w szafach rozdzielczych jako element integralnej ochrony przeciwprzepięciowej.

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zawsze po bezwzględnym odłączeniu napięcia w obwodzie chronionym. Urządzenie należy zamontować bezpośrednio przed chronionym obwodem, zgodnie z kierunkiem przepływu energii. Mechanizm zatrzaskowy TS QS pozwala na szybki montaż w szynach DIN 35 mm. Podczas instalacji należy zapewnić odpowiedni dobór przekroju przewodów połączeniowych oraz momentu dokręcania zgodnie z dokumentacją techniczną. Po zamontowaniu przeprowadzić test funkcjonalny zgodnie z procedurami producenta.

FAQ

• Jakie jest maksymalne napięcie pracy (Uc) ogranicznika? Maksymalne napięcie trwałej pracy wynosi 275V AC (dla instalacji jednofazowych).
• Czy ogranicznik można stosować w instalacjach trójfazowych? Urządzenie jest przeznaczone do ochrony obwodów jednofazowych. Dla instalacji trójfazowych należy stosować ograniczniki dedykowane dla układów 3-fazowych.
• Jakie jest żywotność ogranicznika? Żywotność zależy od częstości występowania przepięć, jednak wysokiej jakości warystory i iskierniki zapewniają długotrwałą ochronę. Zaleca się okresowe przeglądy stanu technicznego zgodnie z zaleceniami normy.
