Ogranicznik przepięć OVR T2 40-275 P TS QS, pro M compact | 2CTB803871R1700 ABB

Alternatywny kod produktu: 2CTB803871R1700

Opis i Kluczowe Cechy

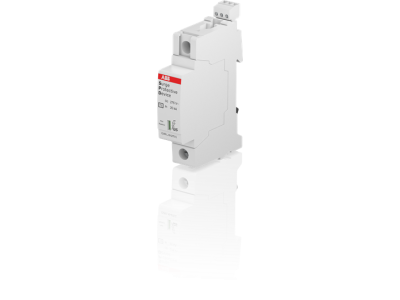

Ogranicznik przepięć OVR T2 40-275 P TS QS (symbol 2CTB803871R1700) to urządzenie klasy II chroniące instalacje elektryczne przed przepięciami atmosferycznymi i łączeniowymi. Przeznaczone do współpracy z serią System pro M compact, wyposażone w styk pomocniczy TS do sygnalizacji stanu pracy. Napięcie znamionowe 275V AC oraz maksymalny prąd wyładowczy 40kA zapewniają skuteczną ochronę obwodów 1-fazowych.

• Klasa ochrony II (typ 2): Skuteczna ochrona przed przepięciami pośrednimi i bezpośrednimi – redukuje ryzyko uszkodzeń urządzeń wrażliwych (np. elektroniki, napędów, sterowników).
• Napięcie znamionowe 275V AC: Kompatybilność z większością sieci 230V w Europie, zapewniające nieprzerwaną ochronę standardowych obwodów.
• Maksymalny prąd wyładowczy 40kA: Wysoka zdolność odprowadzania energii udarowej – zabezpiecza przed skutkami bezpośrednich wyładowań atmosferycznych.
• Styk pomocniczy TS: Umożliwia podłączenie sygnalizacji stanu pracy (np. do systemów monitoringu lub automatyki), wskazując uszkodzenie ogranicznika.
• Kompatybilność z System pro M compact: Zapewnia płynną integrację z aparaturą modułową, ułatwiając montaż w rozdzielnicach.

Zgodność z Normami

Urządzenie spełnia wymagania normy IEC 61643-11 dla ograniczników przepięć typu 2 oraz posiada deklarację zgodności CE. Zaprojektowane zgodnie z europejskimi standardami bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Ogranicznik OVR T2 40-275 P TS QS znajduje zastosowanie w instalacjach elektrycznych wymagających wysokiej ochrony przeciwprzepięciowej, szczególnie w obiektach o newralgicznej infrastrukturze.

• Ochrona rozdzielnic budynków mieszkalnych, biurowych i przemysłowych – zabezpieczenie wrażliwej elektroniki (np. komputery, systemy alarmowe, automatyka budynkowa).
• Ochrona obwodów 1-fazowych w instalacjach przemysłowych – np. w maszynach, napędach, sterownikach PLC.
• Współpraca z aparaturą modułową System pro M compact – szybki montaż w szynach TH35 za pomocą zatrzasku QS.
• Ochrona urządzeń wrażliwych w gospodarstwach domowych – telewizory, routery, systemy monitoringu.

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie należy montować na szynie TH35 (35mm) w rozdzielnicy, z zachowaniem odpowiednich odstępów od innych aparatów (zgodnie z dokumentacją producenta). Podłączenie przewodów L i N do odpowiednich zacisków, a styku pomocniczego TS – do systemu monitoringu (jeśli stosowany). Po montażu konieczne jest sprawdzenie ciągłości połączeń i działania sygnalizacji. Regularnie przeglądać stan ogranicznika w ramach przeglądów okresowych instalacji.

FAQ

• Czy ogranicznik wymaga dodatkowych zabezpieczeń? Tak – zgodnie z normą IEC 61643-11, ograniczniki klasy II powinny być zabezpieczone przed zwarciem po stronie zasilania (np. za pomocą bezpiecznika topikowego lub wyłącznika nadprądowego o odpowiedniej charakterystyce).
• Jak dobrać ogranicznik do instalacji? Kluczowe parametry to: napięcie znamionowe sieci (230V/275V AC), klasa ochrony (typ 2), maksymalny prąd wyładowczy (40kA) oraz kompatybilność z aparaturą (System pro M compact).
• Czy styk pomocniczy TS można wykorzystać do zdalnego monitoringu? Tak – styk TS jest izolowany galwanicznie i może być podłączony do systemów sygnalizacji, PLC lub centralnego monitoringu stanu ogranicznika.
