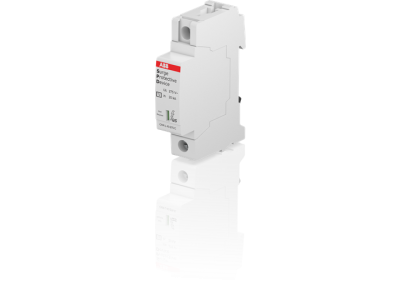

Ogranicznik przepięć OVR T2 40-275 P QS, pro M compact | 2CTB803871R2300 ABB

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR T2 40-275 P QS z serii System pro M compact to zaawansowane urządzenie zabezpieczające (SPD - Surge Protective Device) klasy Typu 2, zaprojektowane przez renomowanego producenta ABB. Urządzenie to służy do skutecznej ochrony instalacji elektrycznych niskiego napięcia przed skutkami przepięć atmosferycznych pośrednich oraz przepięć łączeniowych występujących w sieci. Dzięki zastosowaniu technologii wymiennych wkładek, konserwacja i serwisowanie systemu stają się znacznie szybsze i nie wymagają demontażu całego aparatu z szyny montażowej.

• Wysoka zdolność odprowadzania: Urządzenie zostało zaprojektowane do bezpiecznego odprowadzania prądów udarowych, co minimalizuje ryzyko uszkodzenia czułej aparatury modułowej i odbiorników końcowych.
• System QuickSafe (QS): Innowacyjna technologia QuickSafe zapewnia bezpieczne odłączenie ogranicznika od sieci w przypadku jego termicznego przeciążenia, co zapobiega ryzyku pożaru.
• Kompatybilność: Pełna integracja z systemem aparatury modułowej System pro M compact pozwala na estetyczny i spójny montaż w rozdzielnicach obok wyłączników nadmiarowoprądowych i różnicowoprądowych.
• Wskaźnik stanu: Wyraźny wskaźnik optyczny na froncie obudowy pozwala na natychmiastową weryfikację sprawności wkładki bez konieczności użycia specjalistycznych przyrządów pomiarowych.

Zgodność z Normami

Ogranicznik ABB OVR T2 40-275 P QS został poddany rygorystycznym testom laboratoryjnym, aby zapewnić najwyższy poziom bezpieczeństwa i niezawodności. Urządzenie spełnia wymagania międzynarodowej normy IEC 61643-11, która definiuje parametry testowe i wymagania dla niskonapięciowych urządzeń ograniczających przepięcia. Zgodność z tą normą gwarantuje, że SPD typu 2 skutecznie redukuje poziom napięcia udarowego do wartości bezpiecznej dla izolacji urządzeń wewnątrz obiektu.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze komercyjnym, przemysłowym oraz w budownictwie mieszkaniowym o podwyższonym standardzie. Jest dedykowany do montażu w rozdzielnicach głównych lub podrozdzielnicach jako drugi stopień ochrony (po ogranicznikach Typu 1). Idealnie sprawdza się w ochronie:

• Systemów automatyki budynkowej i sterowników PLC.
• Sprzętu IT oraz serwerowni narażonych na przepięcia sieciowe.
• Nowoczesnych instalacji oświetleniowych LED.
• Urządzeń AGD i RTV w inteligentnych domach.

Wskazówki Montażowe

Prawidłowa instalacja jest kluczowa dla skuteczności ochrony przeciwprzepięciowej. Ogranicznik OVR T2 40-275 P QS montuje się na standardowej szynie DIN (TH35). Podczas montażu należy zwrócić szczególną uwagę na następujące aspekty:

• Długość przewodów: Zgodnie z zasadą 0,5 metra, całkowita długość przewodów łączących ogranicznik z szyną uziemiającą powinna być jak najkrótsza, aby zminimalizować indukcję napięcia na przewodach.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Przekrój przewodów: Zaleca się stosowanie przewodów miedzianych o przekroju dostosowanym do spodziewanych prądów wyładowczych, co zapewnia niską impedancję drogi odprowadzania prądu do ziemi.
• Wymiana wkładek: Konstrukcja typu "P" (Pluggable) umożliwia wymianę zużytego modułu bez konieczności odłączania zasilania od całej rozdzielnicy.

FAQ

1. Czy ten model posiada styk pomocniczy?
Model OVR T2 40-275 P QS w wersji podstawowej skupia się na ochronie przeciwprzepięciowej. Wersje wyposażone w styk pomocniczy do zdalnej sygnalizacji uszkodzenia są oznaczane dodatkowym symbolem "TS".

2. Co oznacza parametr 275 w nazwie?
Wartość 275V odnosi się do maksymalnego napięcia trwałej pracy (Uc), co oznacza, że ogranicznik może bezpiecznie pracować w sieciach, gdzie napięcie fazowe nie przekracza tej wartości, co jest standardem w europejskich sieciach 230/400V.

3. Jak często należy sprawdzać stan ogranicznika?
Zaleca się kontrolę wzrokową wskaźnika stanu po każdej burzy lub co najmniej raz w roku podczas okresowych przeglądów instalacji elektrycznej. Jeśli okienko inspekcyjne zmieni kolor na czerwony, wkładkę należy niezwłocznie wymienić.
