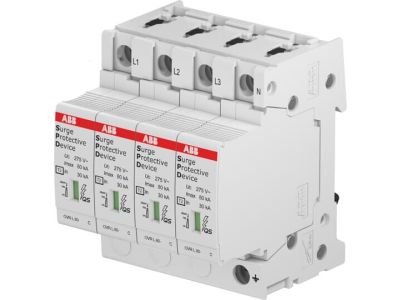

Ogranicznik przepięć OVR T2 3N 80-440s P QS, pro M compact | 2CTB815708R4900 ABB

Alternatywny kod produktu: 2CTB815708R4900

Opis i Kluczowe Cechy

Ogranicznik przepięć SPD typu 2 OVR T2 3N 80-440s P QS (symbol 2CTB815708R4900) to zaawansowane zabezpieczenie przeciwprzepięciowe dedykowane dla trójfazowych systemów niskiego napięcia. Urządzenie zgodne z serią System pro M compact zapewnia skuteczną ochronę instalacji elektrycznych przed szkodliwymi przepięciami atmosferycznymi i łączeniowymi. Wersja z warystorem rezerwowym (s) gwarantuje ciągłą ochronę nawet w przypadku wyczerpania żywotności głównego elementu gaszącego, a wyposażenie w styk pomocniczy (QS) umożliwia zdalne monitorowanie stanu pracy.

• Typ 2 (SPD klasy II): Skuteczna ochrona instalacji przed przepięciami do 440V w systemach 3-fazowych – zgodnie z normą IEC 61643-11.
• Warystor rezerwowy (s): Utrzymuje podstawową ochronę systemu nawet po zużyciu głównego warystora, zapobiegając całkowitemu odłączeniu zabezpieczanego obwodu.
• Styk pomocniczy (QS): Umożliwia podłączenie do systemów monitoringu i sygnalizacji stanu pracy ogranicznika, co ułatwia diagnostykę i konserwację.
• Kompatybilność z System pro M compact: Precyzyjne dopasowanie do aparatury modułowej, zapewniające łatwość montażu i integracji z rozdzielnicami.
• Zakres napięciowy 80-440V: Uniwersalność zastosowania w różnych typach instalacji trójfazowych.

Zgodność z Normami

Ogranicznik przepięć OVR T2 3N spełnia wymagania normy IEC 61643-11 dla ograniczników przepięć typu 2. Posiada deklarację zgodności CE oraz jest projektowany zgodnie z obowiązującymi standardami bezpieczeństwa dla urządzeń elektrycznych w zakresie ochrony przeciwprzepięciowej.

Zastosowanie

Ogranicznik przepięć OVR T2 3N przeznaczony jest do ochrony trójfazowych systemów elektrycznych przed skutkami przepięć, które mogą wystąpić podczas wyładowań atmosferycznych, awarii sieciowych lub nagłych zmian obciążenia.

• Zabezpieczenie rozdzielnic niskiego napięcia w budynkach mieszkalnych, komercyjnych i przemysłowych.
• Ochrona instalacji fotowoltaicznych i systemów zasilania awaryjnego (UPS).
• Stosowanie w rozdzielnicach przemysłowych, gdzie wymagana jest wysoka odporność na przepięcia.
• Integracja z aparaturą modułową serii System pro M compact w rozdzielnicach modułowych.

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Urządzenie należy zamontować na szynie DIN w rozdzielnicy, przestrzegając kierunku podłączenia faz (L1, L2, L3, N). Styki pomocnicze (QS) należy podłączyć do systemu monitoringu zgodnie z zaleceniami producenta. Po montażu przeprowadzić test funkcjonalny, sprawdzając działanie warystorów i styku pomocniczego. Regularne przeglądy stanu technicznego powinny obejmować kontrolę parametrów ochronnych i czystości styków.

FAQ

• Jakie jest maksymalne napić robocze ogranicznika? Urządzenie pracuje w zakresie napięciowym 80-440V, co obejmuje większość standardowych instalacji trójfazowych.
• Czy ogranicznik wymaga wymiany po wystąpieniu przepięcia? W przypadku wyczerpania żywotności głównego warystora, urządzenie w wersji z warystorem rezerwowym (s) nadal zapewnia ochronę dzięki drugim warystorowi, jednak zaleca się wymianę w odpowiednim terminie.
• Jak podłączyć styk pomocniczy (QS)? Styk pomocniczy należy podłączyć do systemu monitorowania zgodnie z instrukcją obsługi, zwracając uwagę na polaryzację i odpowiednie napięcie sterujące.
